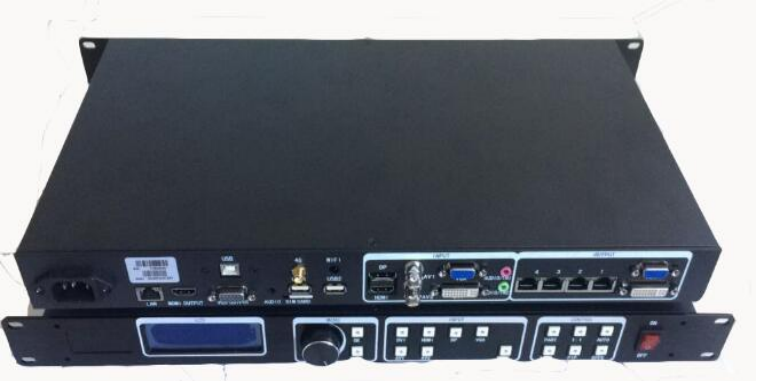

DBS-HVT13VP-E視頻處理器
說明手冊
整機規范
輸入電源 | 110～220VAC，50/60Hz |
整機功耗 | 15W |
工作溫度 | 0~45℃ |
外形尺寸 | 432mm*272mm*54mm(不含墊腳) |
重量 | kg |

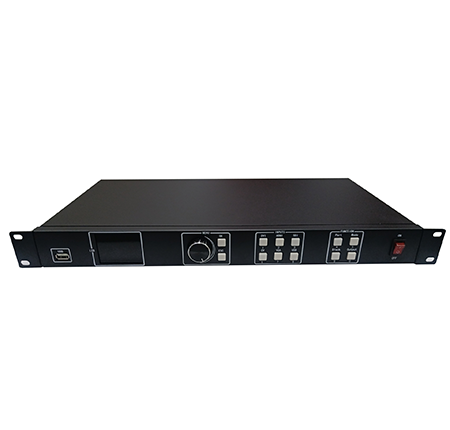

按鍵說明
區域說明 | 對應按鍵 | 功能說明 | |
MENU區 | 輕觸旋鈕 | 確認鍵 同：OK鍵 | |
OK | 確認鍵 同：輕觸旋鈕 ，進入菜單，確認等。 | ||
BACK | 返回鍵，返回上一級菜單, | ||
逆時針旋轉旋鈕 | 用于選擇菜單項,調節參數，開機模式 亮度減小 | ||
順時針旋轉旋鈕 | 用于選擇菜單項,調節參數，開機模式 亮度增加 | ||
INPUT區 | DVI | DVI輸入端口選擇鍵 | |
HDMI | HDMI輸入端口選擇鍵 | ||
DP | DP輸入端口選擇鍵 | ||
VGA | VGA輸入端口選擇鍵 | ||
SDI | SDI輸入端口選擇鍵 （需定制開通） | ||
AV1 | 復合視頻輸入端口1選擇鍵 | ||
AV2 | 復合視頻輸入端口2選擇鍵 | ||
YP | 分量視頻輸入端口選擇鍵 | ||
S | 亮色分離端口選擇鍵 | ||
MODE | 輸入源通道切換鍵，只在PIP模式下有效 A模式：DVI,HDMI,DP,VGA,SDI…指定為主窗口源 B模式： DVI,HDMI,DP,VGA,SDI…指定為副窗口源 | ||
CONTROL區 | PART | 窗口或全屏顯示狀態切換快捷鍵 | |
1:1 | 點對點（1：1），充滿，切換鍵 | ||
AUTO | 自動調整相位；只對模擬信號有效 VGA,AV1等 | ||
LOCK | 鎖定屏幕，解鎖屏幕，切換鍵 | ||
PIP | 畫中畫功能開關快捷鍵 | ||
EFFECT | 單畫面： 出場特技切換 PIP狀態下：切換A通道與B通道上下位置。 | ||
液晶說明
打開DBS-HVT13VP-E版視頻處理器電源后，系統啟動過程中，前面板左側的液晶屏幕上會(huì )顯示默認開機界面，啟動完成后如下圖所示：

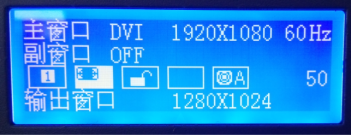

圖1-4 DBS-HVT13VP-E版視頻處理器液晶屏圖示
窗口信息 | 顯示說明 | |
第一行 | 主窗口畫面（默認畫面）輸入端口名稱及當前輸入信號分辨率規格 | |
第二行 | 副窗口畫面輸入端口名稱及當前輸入信號分辨率規格圖示副窗口關閉狀態, | |
第三行 | 單窗口顯示狀態， 對應按鍵“PIP”， 可以切換到 ：雙窗口顯示，PIP模式開。 | |
輸入窗口填充到輸出窗口，對應按鍵“1：1”，切換到：從輸入源截取1:1對應的數值，顯示在輸出窗口，輸出窗口不變形，不壓縮。 | ||
畫面未鎖定，對應按鍵“LOCK”,切換到：畫面鎖定 | ||
輸出全屏顯示（顯示尺寸為設置的分辨率值），對應按“PART”,切換到 輸出窗口顯示（顯示尺寸為輸出設置的值 ） | ||
：源切換為主窗口值，對應按鍵“MODE”切換到 源切換為副窗口值；MODE切換 只在 PIP 雙畫面模式下有效 | ||
顯示數值 50：當前畫面亮度值，旋轉旋鈕可以調 亮度大小。 | ||
第四行 | 輸出窗口值，按“PART”可以在全屏顯示，窗口顯示間切換 | |
全屏顯示窗口大小為：當前分辨率值（菜單->分辨率設置 設置分辨率大?。?/span>
窗口顯示窗口大小為：輸出設定的值（菜單->輸出設置， 設定輸出值）
菜單說明
客戶可以使用旋鈕；確認鍵（OK）以及一個返回鍵（BACK）對主菜單中的各項進行選擇和調整。輕觸“旋鈕”其功能與確認鍵狀態相同，當按下返回鍵，菜單系統會(huì )依次返回上一級菜單，直至返回到默認狀態。
在默認狀態下，按下“旋鈕”或者“OK”鍵，菜單系統將進入主菜單狀態，液晶屏幕上顯示如下圖所示：
畫質調整 | ? |
輸出設置 | ? |
雙畫面 | ? |
測試圖卡 | ? |
分辨率設置 | ? |
菜單語言 | ? |
主菜單共分六個子菜單項目。旋轉“旋鈕”選擇上述所列的六個子菜單標題，選定后，按“旋鈕”或者“OK”鍵進入所選項目，按下“BACK”鍵返回。
主菜單各項所包含的功能大體如下表所示：
畫質調整 | 圖像模式、亮度、對比度、色彩、色溫、銳對、強化 |
輸出設置 | 步長、水平寬度、垂直高度、水平位置、垂直位置 |
雙畫面 | 雙畫面、輸入源、透明度、置頂、步長、水平寬度、垂直高度、水平位置、垂直位置 |
測試圖卡 | 測試圖卡 |
分辨率設置 | 1024*768 60HZ、1280*768 60HZ、1280*1024 60HZ、1366*768 60HZ、1920*1080 60HZ、1920*1200 60HZ、2048*1152 60HZ、2560*900 60HZ、 |
菜單語言 | 中文、English |
畫質調整子菜單
圖像模式 | 分為“普通”、“明亮”、“電影”、“游戲”、“運動”五個選項 |
亮度 | 范圍0~100，默認值50 |
對比度 | 范圍0~100，默認值50 |
色彩 | 范圍0~100，默認值50 |
色溫 | 范圍0~100，默認值50 |
銳對 | 范圍0~24，默認值12 |
輸出設置子菜單
水平寬度 | 輸出有效圖像寬度，最小值為128 （一般情況設為 LED屏水平像素點值） |
垂直高度 | 輸出有效圖像高度， 最小值為64 （一般情況設為 LED屏垂直像素點值） |
水平位置 | 輸出有效圖像相對原點的水平位置最小值為0（一般情況設為L(cháng)ED屏水平位置像素值） |
垂直位置 | 輸出有效圖像相對原點的垂直位置最小值為0（一般情況設為LED屏垂直位置像素值） |
如：當前分辨率為1920X1080（分辨率可更改），分辨寬度值=1920，分辨高度值=1080
約束：水平寬度+水平位置<=分辨寬度值；
垂直高度+垂直位置<=分辨高度值；
雙畫面子菜單
雙畫面 | 雙畫面功能“開”、“關”默認是關閉 |

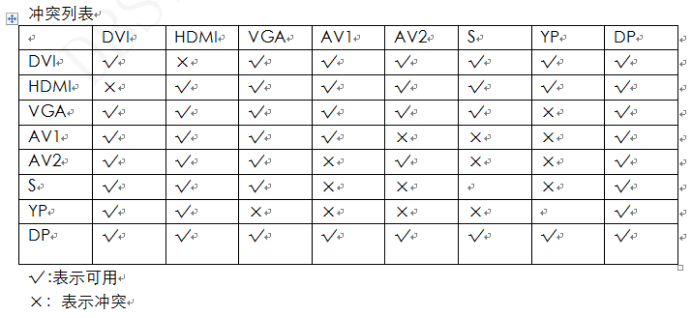

輸入源 | 選定副窗口輸入源（注意沖突，此處優先副窗口） |
透明度 | 范圍0~14，，默認值0 |
置頂 | “0”主窗口在副窗口上面、“1” 副窗口在主窗口上面 |
步長 | 調整值2、4、8、16、32、64 |
水平寬度 | 輸出副窗口有效圖像寬度，最小值為128 |
垂直高度 | 輸出副窗口有效圖像高度， 最小值為64 |
水平位置 | 輸出副窗口有效圖像相對原點的水平位置最小值為0 |
垂直位置 | 輸出副窗口有效圖像相對原點的垂直位置最小值為0 |
約束同輸出設置；
測試圖卡子菜單
測試圖卡 | 分為“黑”、“原始”、“紅”、“綠”、“藍”、“青”六個選項 |
分辨率設置菜單
分辨率設置 | 1024*768 60HZ、1280*768 60HZ、1280*1024 60HZ、1366*768 60HZ、1920*1080 60HZ、1920*1200 60HZ、2048*1152 60HZ、2560*900 60HZ、 選擇對應的輸入分辨率按“OK”鍵，5s后重新開關機器電源 |
菜單語言菜單
菜單語言 | 中文、English兩種；選擇對應的語言按“OK”鍵確認 |

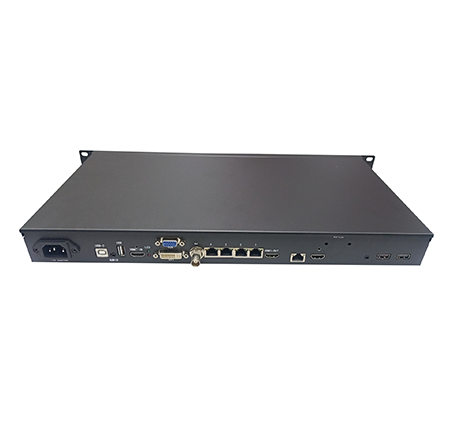

端口說明
視頻輸入端口 | 接口類型 | |
DVI | DVI輸入端口 | DVI-D（18+1） |
HDMI | HDMI輸入端口 | HDMI |
DP | DP輸入端口 | DP |
VGA | VGA輸入端口 | 15針D-SUB |
SDI/IN | SDI輸入端口 （需定制開通） | BNC 接口 |
AV1 | 復合視頻輸入端口1 | BNC 接口 |
AV2 | 復合視頻輸入端口2 | BNC 接口 |
視頻輸出端口 | 接口類型 | |
DVI | DVI輸出端口 | DVI-I（18+5） |
VGA | VGA輸出端口 | 15針D-SUB |
SDI/OUT | SDI輸出端口（需定制開通） | BNC 接口 |
網口1、2、3、4 | 4路千兆網口輸出控屏230W像數點 | RJ45接口 |
控制接口 | |
USB | 內置主控板通訊接口，用于發送主控，接收卡參數 |
功能與參數
1) 同步/異步模式下輸出4路網口帶載 230萬像數點;
2) 同步下支持 DVI-D,DP,HDMI ,VGA,AV1,AV2,SDI/IN.輸入
3) 支持本地 U 盤節目導入播放;
4) 支持 SD 卡容量擴充;
5) 支持互聯網遠程集群控制播放;
6) 支持多種媒體格式，視頻，圖片，動畫等; 支持多種節目?jì)热?/span>;
7) 全面芯片支持：點晶、日月成、明陽等系列產品, 支持 DM13H、MBI5024/5036/5034、MBI5042/5041/5030、MBI5040、MBI5050 等；
8) 支持全彩靜態---32 掃、實像素/虛擬像素；
9) 灰度級數可設置，最高支持 16 位 65536 級灰度；
10) 刷新頻率：掃描屏可達 3840Hz
11) 支持亮度校正和色度校正；
12) 可輸出1024*768 60HZ、1280*768 60HZ、1280*1024 60HZ、1366*768 60HZ、1920*1080 60HZ、1920*1200 60HZ、2048*1152 60HZ、2560*900 60HZ，自定義模式長可以3840 ，高可以1920.但不超出230萬像數點。
.
