產品名稱： 發送卡DBS-HVT11IN
產品編號： A005
上架時間： 2017-02-17
瀏覽次數： 1105

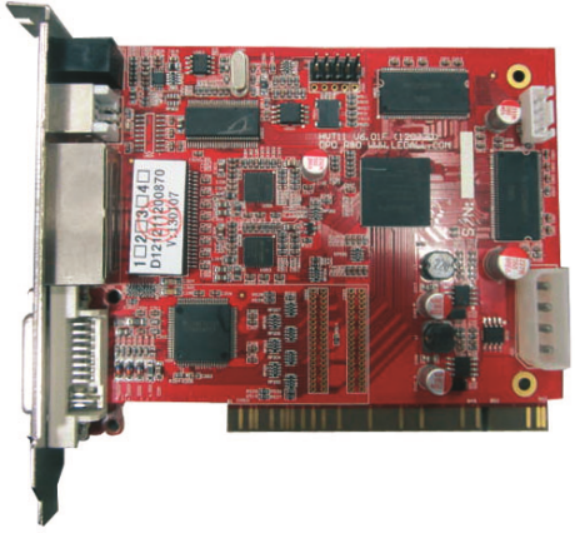

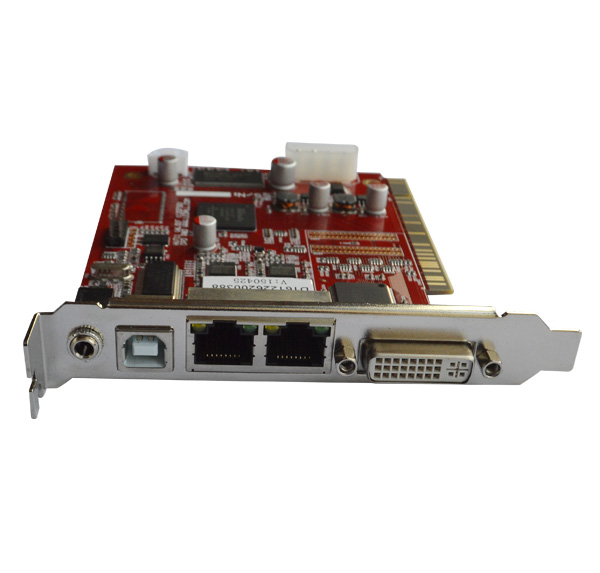

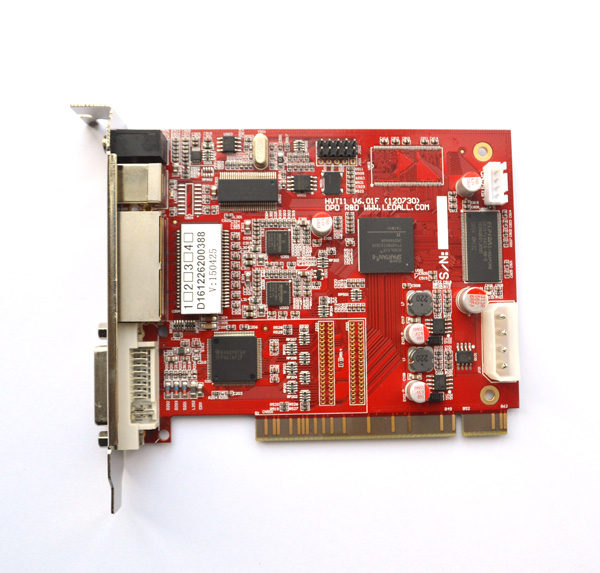

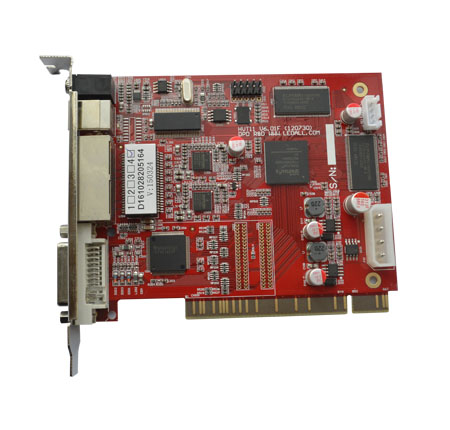

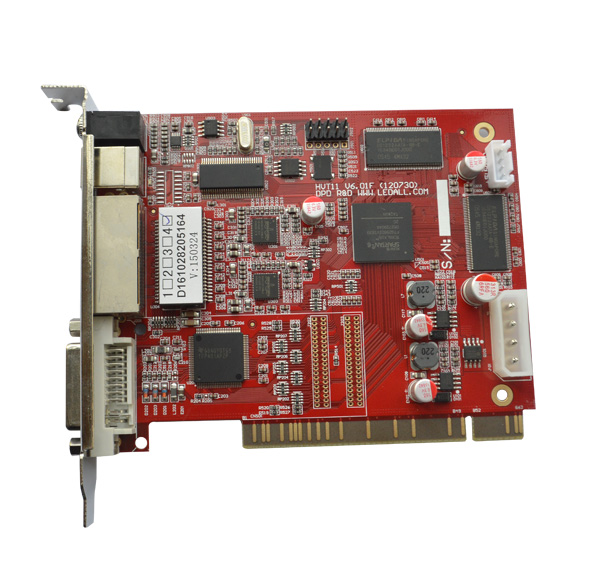

產品圖片：

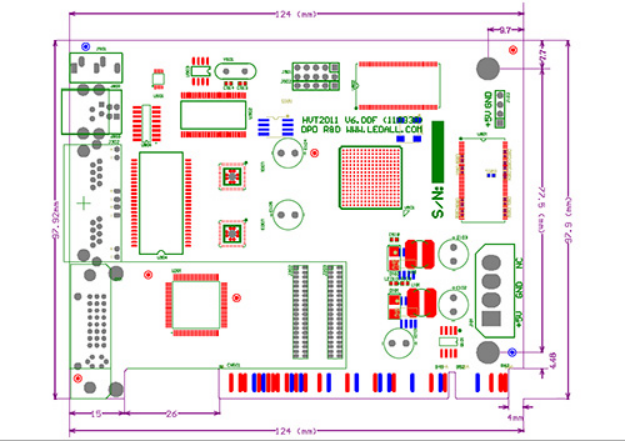

產品定位孔圖片：

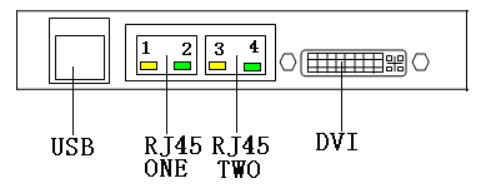

HVT11IN發送卡網口指示燈說明
【1號黃燈】 客戶加密指示燈：不加密時黃色常亮，加密到期時黃燈不亮;
【2號綠燈】 程序運行指示燈：常亮說明FPGA內的程序在正常工作，不亮表示FPGA無輸出。
【3號黃燈】 信號輸出指示燈：黃燈閃爍表示發送卡工作正常，兩個網口有信號輸出。
【4號綠燈】 綠燈閃爍表示為顯卡DVI有輸出到主控卡信號正常。顯卡的DVI沒有輸出時不亮。
PC機顯示器 分辨率 | 主控控制范圍(實像素點) | |||
單根網線的輸出范圍 | 二根網線合計的輸出范圍 | |||
HVT09 | HVT11 | HVT09 | HVT11 | |
800*600 | 768*600 | 768*600 | ||
1024*768 | 768*768 1024*640 | 768*768 1024*640 | 768*768 1024*768 | 768*768 1024*768 |
1280*768 | 768*768 1024*640 1280*512 | 768*768 1024*640 1280*512 | 768*768 1024*768 1280*768 | 768*768 1024*768 1280*768 |
1280*800 | 768*768 1024*640 1280*512 | 768*800 1024*640 1280*512 | 768*800 1024*800 1280*800 | 768*800 1024*800 1280*800 |
1280*1024 | 768*768 1024*640 1280*512 | 768*832 1024*640 1280*512 | 768*1024 1024*1024 1280*1024 | 768*1024 1024*1024 1280*1024 |
1366*768 | 768*768 1024*640 1280*512 1344*448 | 768*768 1024*640 1280*512 1344*480 | 768*768 1024*768 1280*768 1344*768 | 768*768 1024*768 1280*768 1344*768 |
1440*900 | 768*768 1024*640 1280*512 1344*448 1408*448 | 768*832 1024*640 1280*512 1344*480 1408*480 | 768*900 1024*900 1280*900 1344*900 1408*900 | 768*900 1024*900 1280*900 1344*900 1408*900 |
1600*900 | 768*768 1024*640 1280*512 1344*448 1408*448 1536*416 1600*384 | 768*832 1024*640 1280*512 1344*480 1408*480 1536*416 1600*416 | 768*900 1024*900 1280*900 1344*900 1408*900 1536*832 1600*768
| 768*900 1024*900 1280*900 1344*900 1408*900 1536*832 1600*832
|
1600*1200 | 768*768 1024*640 1280*512 1344*448 1408*448 1536*416 1600*384 | 768*832 1024*640 1280*512 1344*480 1408*480 1536*416 1600*416 | 768*1152 1024*1152 1280*1024 1344*896 1408*896 1536*832 1600*768 | 768*1152 1024*1152 1280*1024 1344*896 1408*896 1536*832 1600*832 |
1680*1050 | 768*768 1024*640 1280*512 1344*448 1408*448 1536*416 1600*384 1664*384 | 768*832 1024*640 1280*512 1344*480 1408*480 1536*416 1600*416 1664*384 | 768*1024 1024*1024 1280*1024 1344*896 1408*896 1536*832 1600*768 1664*768 | 768*1024 1024*1024 1280*1024 1344*896 1408*896 1536*832 1600*832 1664*768 |
1920*1080 | 768*768 1024*640 1280*512 1344*448 1408*448 1536*416 1600*384 1664*384 1792*320 1920*256 | 768*832 1024*640 1280*512 1344*480 1408*480 1536*416 1600*416 1664*384 1792*352 1920*352 | 768*1080 1024*1080 1280*1024 1344*896 1408*896 1536*832 1600*768 1664*768 1792*640 1920*512 | 768*1080 1024*1080 1280*1024 1344*896 1408*896 1536*832 1600*832 1664*768 1792*704 1920*704 |
1920*1200 | 768*768 1024*640 1280*512 1344*448 1408*448 1536*416 1600*384 1664*384 1792*320 1920*256 | 768*832 1024*640 1280*512 1344*480 1408*480 1536*416 1600*416 1664*384 1792*352 1920*352 | 768*1152 1024*1152 1280*1024 1344*896 1408*896 1536*832 1600*768 1664*768 1792*640 1920*512 | 768*1152 1024*1152 1280*1024 1344*896 1408*896 1536*832 1600*832 1664*768 1792*704 1920*704 |
2048*1152 | 768*832 1024*640 1280*512 1344*480 1408*480 1536*416 1600*416 1664*384 1792*352 1920*352 2048*320 | 768*1152 1024*1152 1280*1024 1344*960 1408*960 1536*832 1600*832 1664*768 1792*704 1920*704 2048*640 | ||
網口橫向拼接時 | 512*1024 640*1024 768*864 896*672 | 512*1152 640*1152 768*864
| 1024*1024 1280*1024 1536*864 1792*672 | 1024*1152 1280*1152 1536*864 1792*672 |
