產品名稱： 發送盒DBS-HVT13S
產品編號： T009
上架時間： 2017-02-17
瀏覽次數： 1498
產品簡介

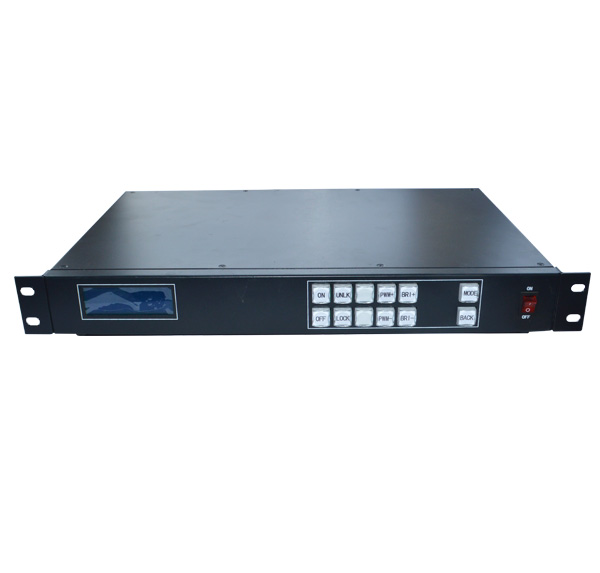

1.1 產品實物圖
1.2 整機規范
輸入電源 | 100～240VAC，50/60Hz |
工作電壓 | +５Ｖ |
整機功耗 | 15W |
工作溫度 | -２0~６5℃ |
工作濕度 | ０－９０% |
外形尺寸 | 432mm*272mm*54mm |
重量 | kg |

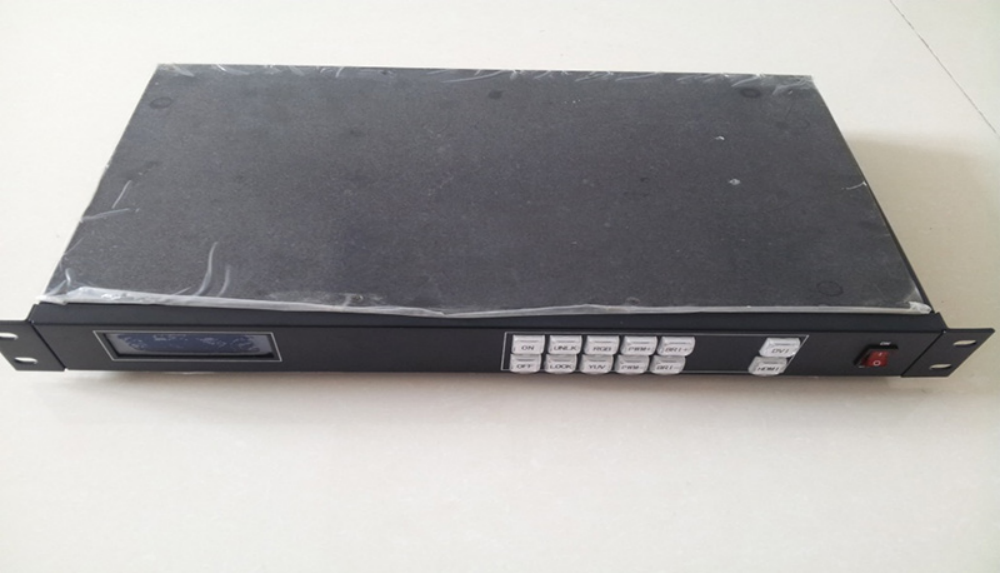

1.3 DBS-HVT13S前面板硬件認識和功能特征

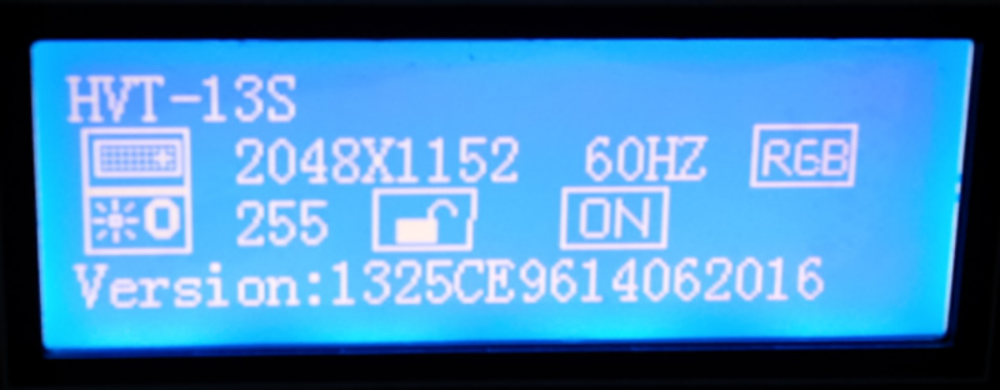

DBS-HVT13S前面板的按鍵，分為幾部份。配合采用216*64分辨率藍色液晶顯示屏來顯示整個菜單系統。用戶在初次開機情況下，液晶屏幕上將顯示默認狀態。通過使用按鍵來操作菜單系統，用戶可以方便直觀的查看到設置本機盒的功能及狀態。
以下將結合按鍵功能以及液晶屏幕的顯示，詳細為您介紹DBS-HVT13S的菜單系統

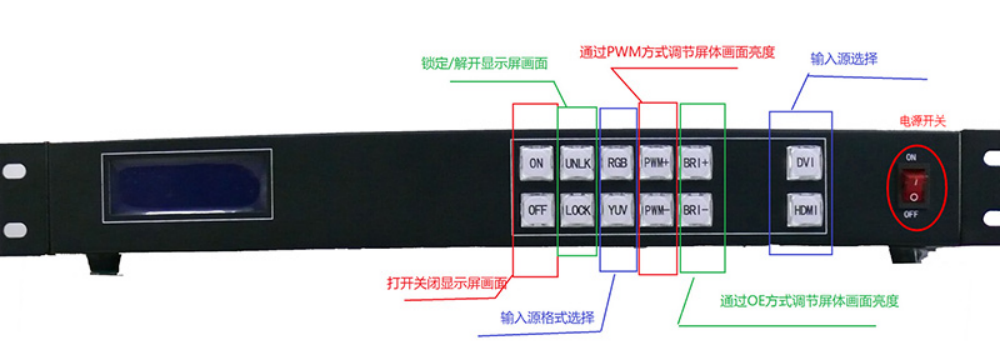

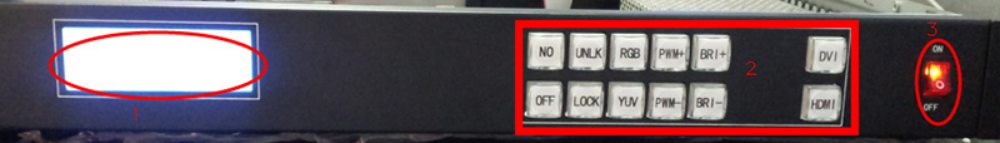

前面板說明
區域說明 | 按鍵說明 | |
1區 | 顯示型號 | HVT-13S |
顯示輸入源 | ＤＶＩ與ＨＤＭＩ輸入源分辯率 | |
功能 | 亮度調節，鎖屏解鎖屏，開關屏 | |
版本型號 | 1325CE96ＸＸ | |
2區 | ON OFF | ON屏幕顯示 OFF 屏幕關閉（黑屏） |
UNLK LOCK | UNLK屏幕解鎖 LOCK 屏幕靜止 | |
RGB YUV | RGB YUV 輸入源的不同格式 | |
PWM+ PWM- | PWM+電流增益增加PWM-電流增益降低（驅動ＩＣ支持） | |
BRL+ BRL- | BRL+亮度增加BRL-亮度降低（０－２５５） | |
DVI | DVI 輸入源 | |
HDMI | HDMI輸入源 | |
３區 |
ＯＮ?。希疲?/span> |
電源開關 |

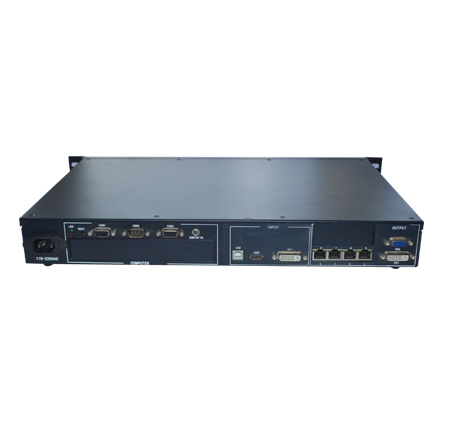

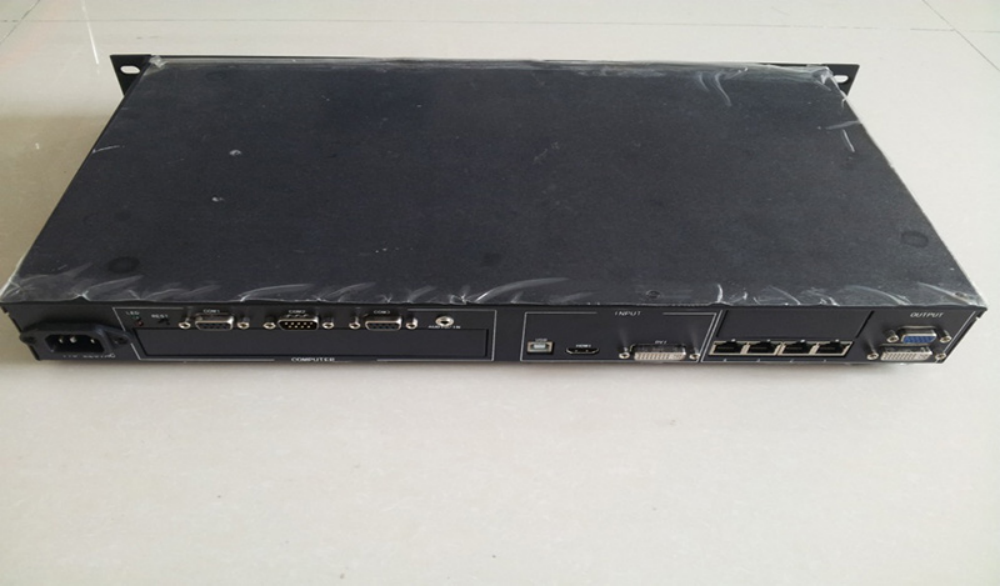

1.4 DBS-HVT13S后面板硬件認識和功能特征

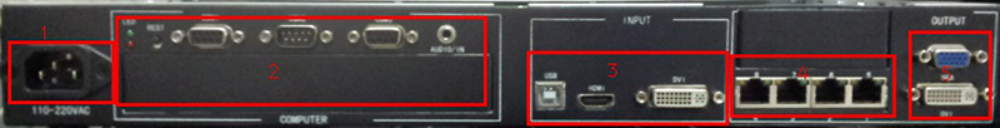

后視端口說明
第一部份 | |
電源開關 | 100-240V 50/60 |
第二部份 | |
信號指示燈 | 紅燈亮，綠燈閃 |
串口１２３ | 保留 |
AUDIO/in | 聲音口輸入，接多功能卡 |
第三部份 | |
ＵＳＢ接口 | 設置參數使用 |
ＨＤＭＩ輸入 | 接ＨＤＭＩ信號源 |
ＤＶＩ輸入 | 接ＤＶＩ信號源 |
第四部份 | |
４路千兆網口輸出 | 輸出接大屏接收卡最大輸出 2560*900 2048*1152 |
第五部份 | |
ＶＧＡ?。模郑?/span> | 輸出顯示監控使用（也可以接普通發送卡） |
1.5設置參數

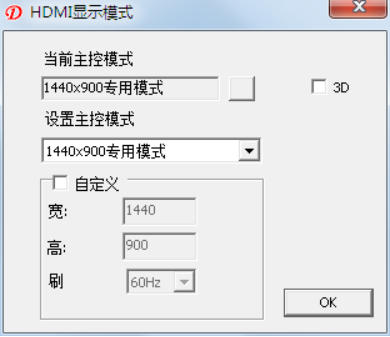

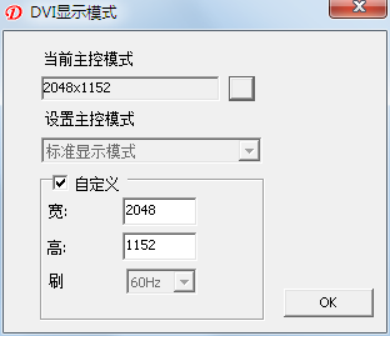

DVI與HDMI輸入分辯率設置界面

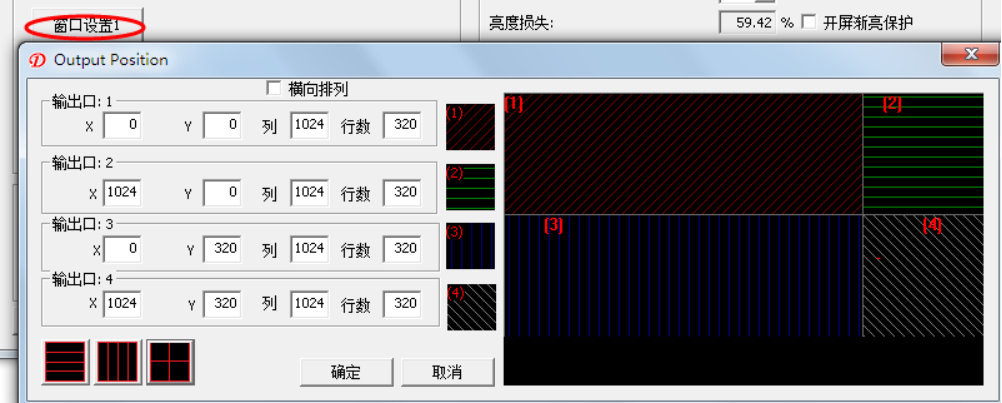

4網口輸出界面。
網線輸出大?。合旅鎺c(diǎn)考濾到網線的分布圖與方案的可行性
1.一根網線輸出
2048*320 1920*352 1664*400 1536*432
1408*480 1280*512 …….
2.網口輸出長度不能超過2048，如果超出，可能過網口左右輸出調節位置。
3.目前不支持90度 270度 180度
不支持實際抽行與圖像縮放,不支持虛擬
