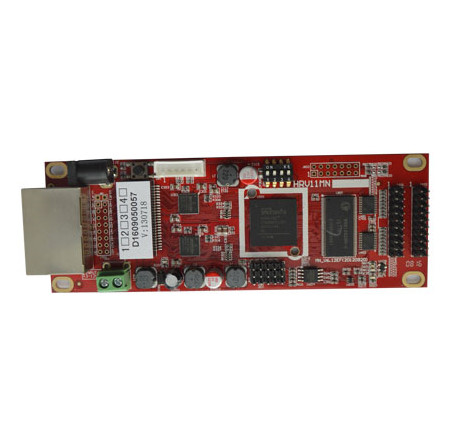

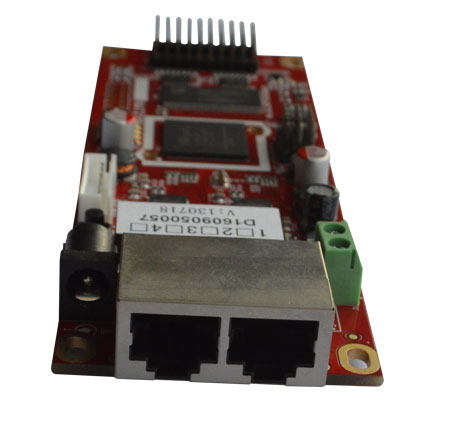

1、 DBS-HRV11MINI版本迷你接收卡解剖：

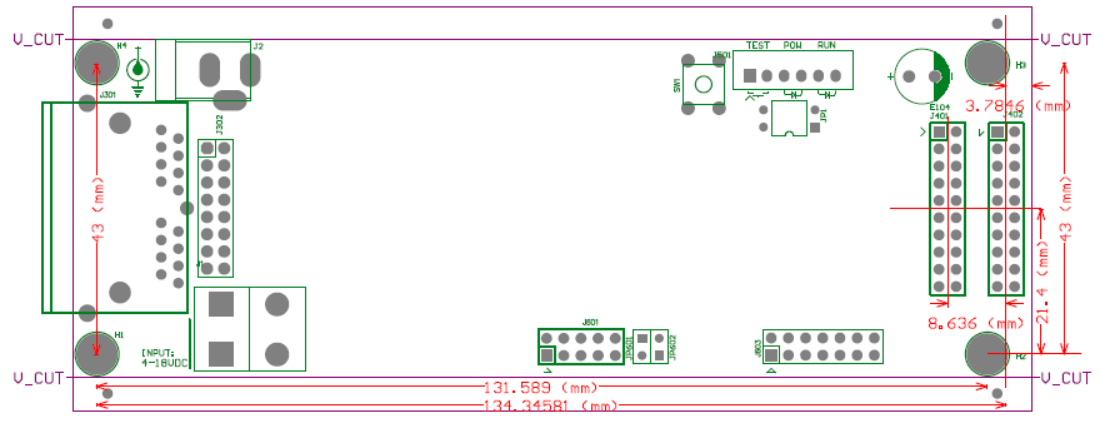

2、DBS-HRV11MINI版本迷你接收卡定位孔：

3、 DBS-HRV11MINI版本迷你接收卡基本功能：

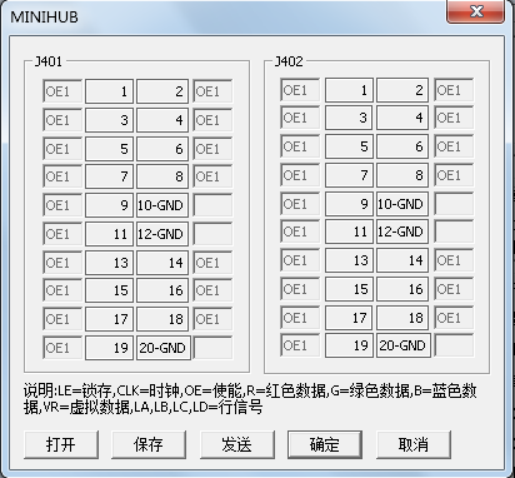

a、輸出接口：

注：

圖上 10腳 12腳 20腳 三個管腳 是GND，另1腳3腳 二管腳 位只能選相同信號外，其它的可以通過軟件任意調整。

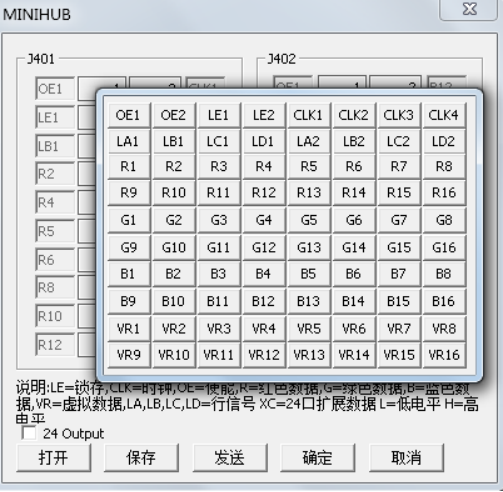

b、調試程序設置方法

hub_mainmini4clkadj4 MINI V4.20可調燈管參數：

4時鐘，軟件內可選

接口可選

CLK1 CLK2 CLK3 CLK4

燈管設置方法如：

一根燈條16點為例：用了3片5024芯片，也有用了4片5024芯片，每片芯片就會(huì )有不同的設計。

c、范例：

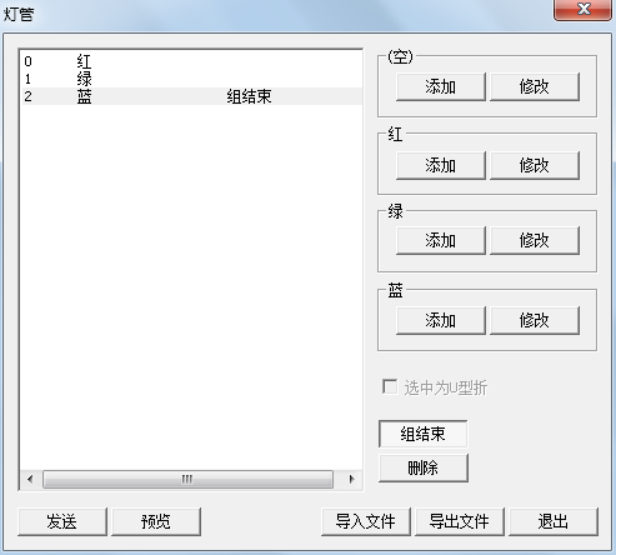

例一：RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB

燈管參數要設成：

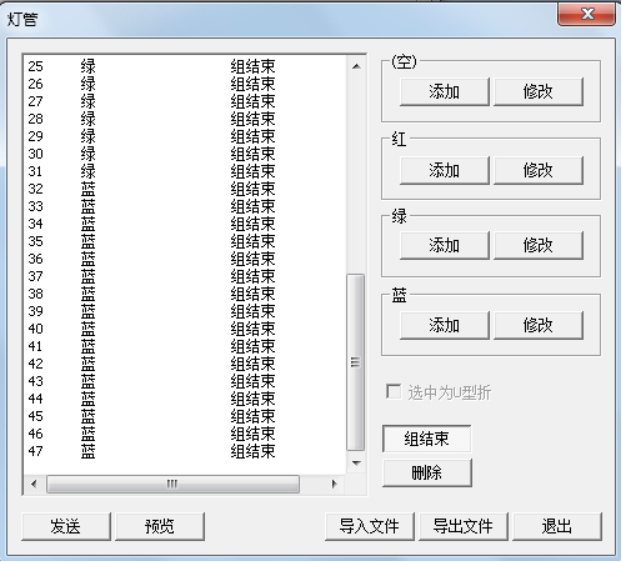

例二：一片芯片一種色

RRRRRRRRRRRRRRRR GGGGGGGGGGGGGGGG BBBBBBBBBBBBBBBB

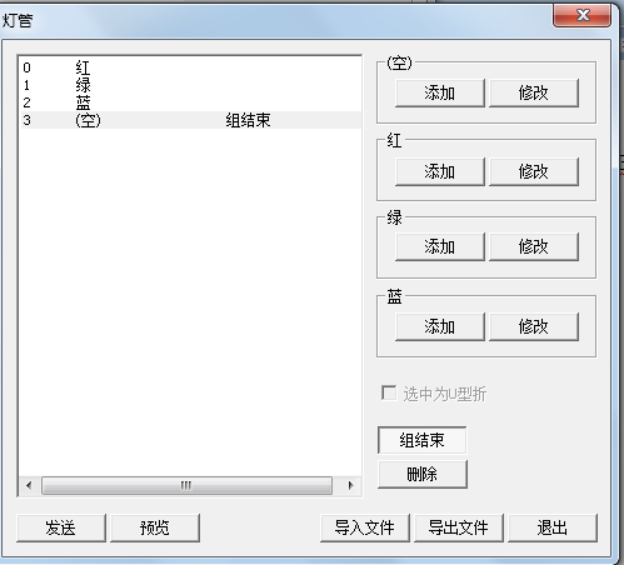

例三：用4個芯片，就會(huì )有空腳

RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN RGBN
