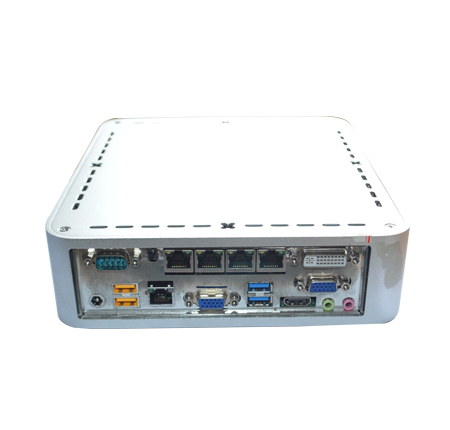

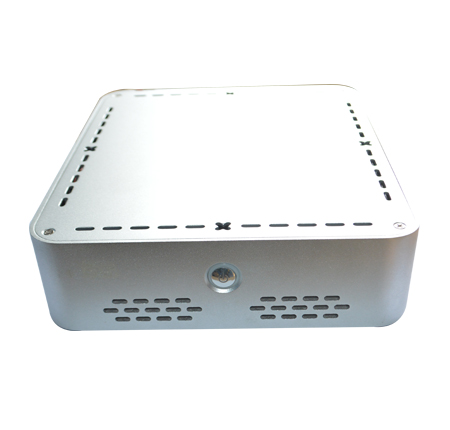

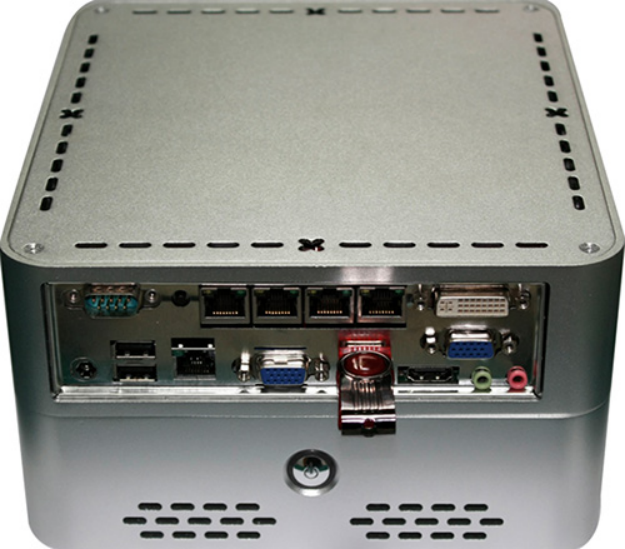

產品實物圖

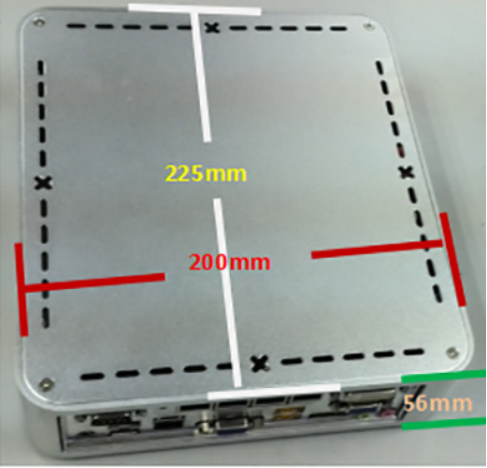

產品尺寸圖

尺寸圖

ASY13C尺寸：225mm*200mm*56mm

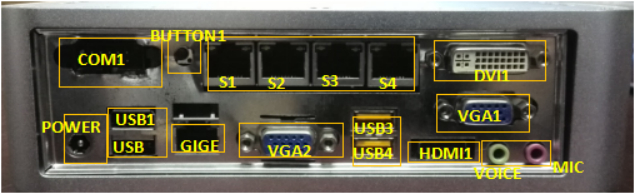

信號端口

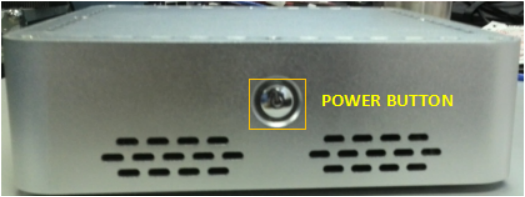

電源按鈕

【COM1】串口端口，用來接亮度傳感器，實現亮度，溫度，濕度感應功能。

【BUTTON1】功能暫未開放

【S1,S2,S3,S4】信號輸出端口，用來與接收卡串聯，其中按順序排列，S1為第一輸出口。

【DVI1】數字信號輸出端口，用來連接支持DVI接口的設備，如顯示器等等。

【VGA1,VGA2】模擬信號輸出端口，可用來連接支持VGA接口設備，如顯示器等等。

【USB1,USB2,USB3,USB4】可接U盤，或USB線,使用德普達自帶系統U盤插入其中一個USB接口即可。

【HDMI1】數字高清信號接口，可用來連接支持HDMI接口的設備。

【POWER】電源接口，接專用的電源適配器。

【GIGE】千兆網口，用來與計算機連接來控制系統，通過德普達3.0版本軟件來控制LED的播放效果和技能。

【VOICE，MIC】聲音輸出和麥克風接口。

【POWER BUTTON】電源按鈕，當接通電源適配器后，電源自動打開，實現ASY13C突然斷電，接電后系統自動啟動的功能，長按該按鈕實現系統重啟功能。

1.1.4 ASY13C功能特征

1、采用德普達最新研發的3.0版本軟件可輕松使用調試設備。

2、支持的節目播放分辨率為1280*1024，播放視頻文件是完全流暢,最大分辨率可擴展為1920*1080。

3、在播放視頻文件時，不會(huì )出現上下有黑色邊框，被壓縮過的現象。

4、系統啟動速度快，30S內系統將完全啟動完成。

5、可通過軟件設置向導，設置參數過程中間系統不會(huì )出現重新啟動的情況。

6、ASY13C設備中內置4G存儲盤，無再需U盤啟動。

7、ASY13C配有4個信號輸出網口，每根網線帶載范圍為1280*512，可兩根網線拼接使用，從而可帶載4塊1280*512以?xún)龋?塊1280*1024以?xún)鹊钠聊弧?/span>

8、ASY13C配有音頻輸出端口，可接音箱或耳機。

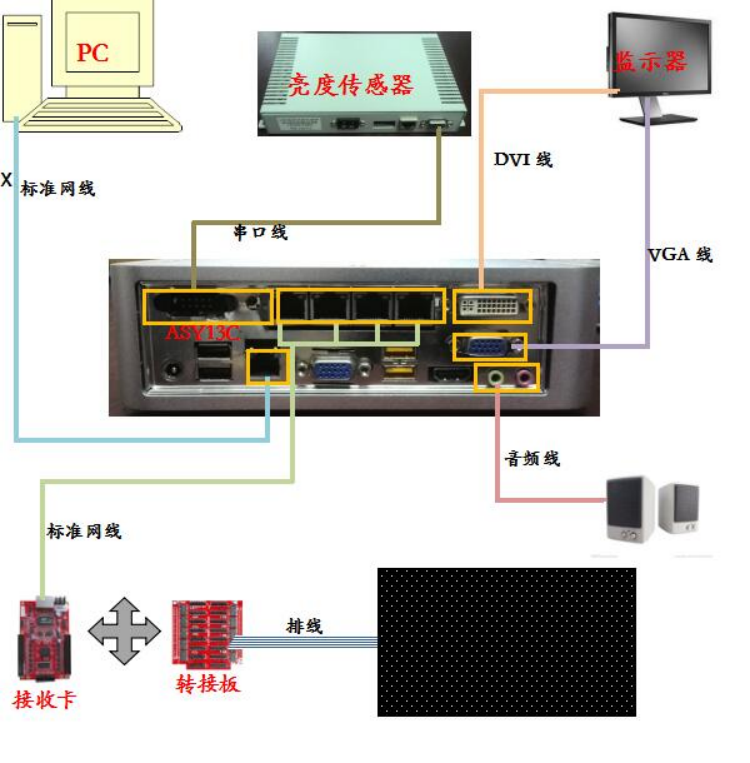

產品使用連接示意圖
