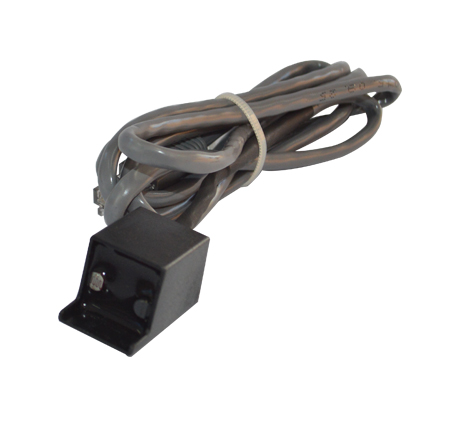

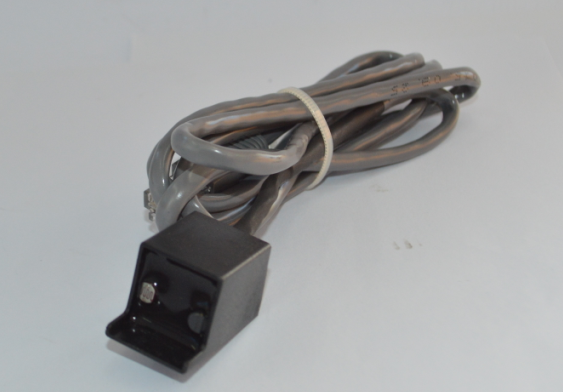

產品名稱： 配套感應頭像素筒
產品編號： F007
上架時間： 2017-02-18
瀏覽次數： 361
已銷售數量：0件
網線接線順序 (T568B-T568B)

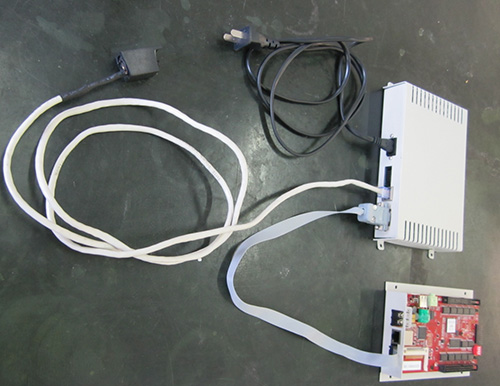

MATE功能板端線序：
(1)橙白 (2)橙 (3)綠白 (4)藍 (5)藍白 (6)綠 (7)棕白 (8)棕
傳感器頭[SENSERout1.1] 端線序：
(1)橙白 (2)橙 (3)綠白 (4)藍 (5)藍白 (6)綠 (7)棕白 (8)棕
各種傳感器接口
光敏電阻+DS18B20
(1) 橙白 DS18B20
(2) 橙 GND
(3) 綠白 保留
(4) 藍 保留
(5) 藍白 光敏電阻
(6) 綠 保留
(7) 棕白 GND
(8) 棕 VCC
光敏電阻+溫濕度傳感器(SHT)
(1) 橙白 保留
(2) 橙 GND
(3) 綠白 SDA(溫濕度傳感器數據)
(4) 藍 保留
(5) 藍白 光敏電阻
(6) 綠 SCL(溫濕度傳感器時鐘)
(7) 棕白 GND
