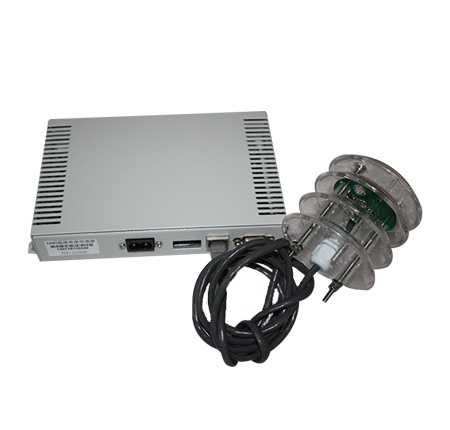

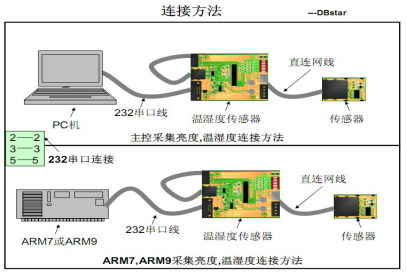

1.3.1 連接示意圖，如下

1.3.2 傳感器在DBT-Q2007同步系統中的使用

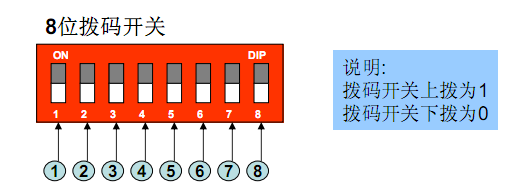

◆ 開關的設置

依次為：無濕度感應頭11111001;有濕度感應頭：01111001.

其中第7、8位開關是響應速度的選擇：“00”為0.5S，“01”為1S，“10”為10S，“11”為60S。

◆ 串口的接法：一頭為DBT-Q9公頭，一頭為DBT-Q9母頭，2-2，3-3，5-5.

◆ 軟件設置：在“XMPLAYER”參數設置里面把數據采集打鉤，進入【設置】選擇正確的連接串口后把亮度自動調節打鉤再確定，然后點設置右邊的發送，發送完成退出軟件至播放窗口，功能即能實現。

1.3.3 亮度傳感器在DBT-QA9.0異步系統中的使用

◆ 開關設置

依次為：無濕度感應頭：11110101;有濕度感應頭：01110101。

其中第7、8位開關是響應速度的選擇：“00”為0.5S，“01”為1S，“10”為10S，“11”為60S。

◆ 串口接法

一頭為DBT-Q9公頭，一頭為10PIN雙排針頭。DBT-Q9用2、3、5腳，10PIN雙排針頭用到第5、6、7腳(雙排針頭箭頭處為第10腳)，7-3，6-2，5-5.

◆ 軟件設置

在【XMPLAYER】參數設置里面把數據采集打鉤，進入【設置】選擇正確的連接串口后把亮度自動調節打鉤再確定，然后點設置右邊的發送，發送完成退出軟件至播放窗口。制作節目的時候添加傳感器顯示節目單，在右側素材里面選擇亮度自動調節【是】，溫度濕度是否顯示也要作出選擇，再把節目發送到ARM9里面。功能即可實現。

注意：

其他節目窗口于亮度顯示窗口不能疊加，要對第一層和第二層的選擇區分。

1.3.4 亮度傳感器在DBA-7.0異步系統中的使用

◆ 開關設置

◆ 1—8位依次為

【無濕度感應頭】11110001

【有濕度感應頭】01110001

注：

其中第7、8位開關是響應速度的選擇：“00”為0.5S，“01”為1S，“10”為10S，“11”為60S。

◆ 串口接法：一頭為DBT-Q9公頭，一頭為DBT-Q9母頭，2-2，3-3，5-5.

◆ 軟件設置：只需亮度自動感應無需軟件設置。如需溫度和濕度顯示的時候則需要在：ARM6.0軟件的全局定制信息里面，對溫度和濕度進行選擇，再發送一次所需功能即可實現。
