產品名稱： 視頻處理器DBS-HVT13VP-SDI
產品編號： D005
上架時間： 2017-02-18
瀏覽次數： 855
產品簡介

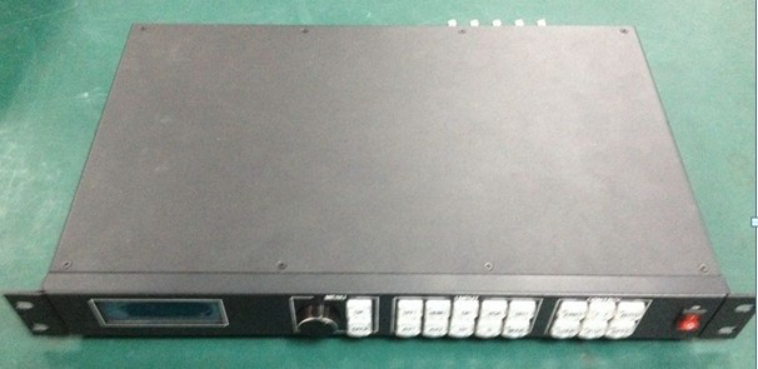

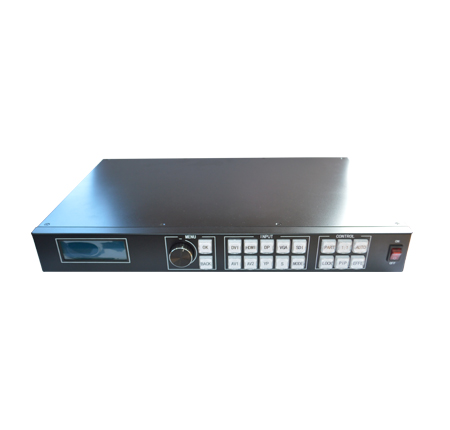

1.1 產品實物圖
1.2 整機規范
輸入電源 | 110～220VAC，50/60Hz |
整機功耗 | 15W |
工作溫度 | 0~45℃ |
外形尺寸 | 432mm*272mm*54mm |
重量 | kg |
1.3 13V版視頻處理器前面板硬件認識和功能特征

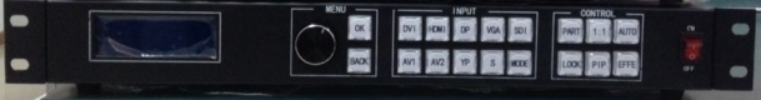

13V版視頻處理器前面板的按鍵，分為三個區，即：MENU;INPUT;CONTROL。配合采用216*64分辨率藍色液晶顯示屏來顯示整個菜單系統。用戶在初次開機情況下，液晶屏幕上將顯示默認狀態。通過使用旋鈕及按鍵來操作菜單系統，用戶可以方便直觀的查看或者設置本機的功能及狀態。
以下將結合按鍵功能以及液晶屏幕的顯示，詳細為您介紹13V版視頻處理器的菜單系統
1.3.1 按鍵說明
區域說明 | 按鍵說明 | |
MENU區 | 輕觸旋鈕 | 默認狀態下打開主菜單，菜單狀態下為確認鍵 |
逆時針旋轉旋鈕 | 菜單操作中，用于選擇菜單項，或者調節參數 | |
順時針旋轉旋鈕 | 菜單操作中，用于選擇菜單項，或者調節參數 | |
OK | 確認鍵 | |
BACK | 返回鍵，返回上一級菜單 | |
INPUT區 | DVI | DVI輸入端口選擇鍵 |
HDMI | HDMI輸入端口選擇鍵 | |
DP | DP輸入端口選擇鍵 | |
VGA | VGA輸入端口選擇鍵 | |
SDI | SDI輸入端口選擇鍵 （需定制開通） | |
AV1 | 復合視頻輸入端口1選擇鍵 | |
AV2 | 復合視頻輸入端口2選擇鍵 | |
YP | 分量視頻輸入端口選擇鍵 | |
S | 亮色分離端口選擇鍵 | |
MODE | 用于雙畫面視頻源主副窗口切換鍵 | |
CONTROL區 | PART | 窗口或全屏顯示狀態切換快捷鍵 |
1:1 | 窗口狀態下顯示1：1效果選擇鍵 | |
AUTO | 對輸入圖像的顯示位置進行自動調整 | |
LOCK | 鎖定屏幕選擇鍵 | |
PIP | 畫中畫功能開關快捷鍵 | |
EFFECT | ||
1.3.2 液晶說明

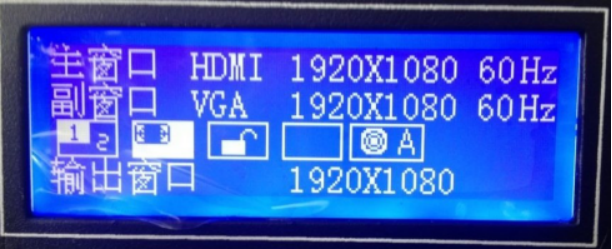

打開13V版視頻處理器電源后，系統啟動過程中，前面板左側的液晶屏幕上會(huì )顯示默認開機界面，啟動完成后如下圖所示：
窗口信息 | 顯示說明 |
第一行 | 主窗口畫面（默認畫面）輸入端口名稱及當前輸入信號分辨率規格 |
第二行 | 副窗口畫面輸入端口名稱及當前輸入信號分辨率規格 |
第三行 | 圖標一是雙畫面打開或關閉的顯示狀態 |
圖標二是窗口畫面全屏或1:1顯示狀態 | |
圖標三是對顯示畫面鎖定或解鎖 | |
圖標四是畫面的全屏或窗口顯示狀態 | |
圖標五是雙畫面輸入源的選擇（A是主窗口；B是副窗口） | |
第四行 | 輸出分辨率信息行 |
1.3.3 菜單說明
客戶可以使用旋鈕;確認鍵(OK)以及一個返回鍵(BACK)對主菜單中的各項進行選擇和調整。輕觸“旋鈕”其功能與確認鍵狀態相同，當按下返回鍵，菜單系統會(huì )依次返回上一級菜單，直至返回到默認狀態。
在默認狀態下，按下“旋鈕”或者“OK”鍵，菜單系統將進入主菜單狀態，液晶屏幕上顯示如下圖所示：
畫質調整 | ? |
輸出設置 | ? |
雙畫面 | ? |
測試圖卡 | ? |
分辨率設置 | ? |
菜單語言 | ? |
主菜單共分六個子菜單項目。旋轉“旋鈕”選擇上述所列的十個子菜單標題，選定后，按“旋鈕”或者“OK”鍵進入所選項目，按下“BACK”鍵返回。
主菜單各項所包含的功能大體如下表所示：
畫質調整 | 圖像模式、亮度、對比度、色彩、色溫、銳對、強化、圖像強化、場景設置 |
輸出設置 | 步長、水平寬度、垂直高度、水平位置、垂直位置 |
雙畫面 | 雙畫面、輸入源、透明度、置頂、步長、水平寬度、垂直高度、水平位置、垂直位置 |
測試圖卡 | 測試圖卡 |
分辨率設置 | 1024*768 60HZ、1280*768 60HZ、1280*1024 60HZ、1366*768 60HZ、1920*1080 60HZ、1920*1200 60HZ、2048*1152 60HZ、2560*900 60HZ、 |
菜單語言 | 中文、English |
畫質調整子菜單
圖像模式 | 分為“普通”、“明亮”、“電影”、“游戲”、“運動”五個選項 |
亮度 | 范圍0~100 |
對比度 | 范圍0~100 |
色彩 | 范圍0~100 |
色溫 | 范圍0~100 |
銳對 | 范圍0~24 |
強化 | |
圖像強化 | |
場景設置 |
輸出設置子菜單
步長 | 調整值2、4、8、16、32、64 |
水平寬度 | 畫面顯示最小值為128，最大值為“當前輸出分辨率的寬度”（如1024×768 60Hz當中的1024） |
垂直高度 | 畫面顯示最小值為64，最大值為“當前輸出分辨率的寬度”（如1024×768 60Hz當中的768） |
水平位置 | 最小值為0，最大可設置為“當前輸出分辨率的寬度”與“水平寬度”的差值 |
垂直位置 | 最小值為0，最大可設置為“當前輸出分辨率的寬度”與“水平寬度”的差值 |
雙畫面子菜單
雙畫面 | 雙畫面功能“開”、“關”默認是關閉 |
輸入源 | 在A(yíng)（主窗口）或B（副窗口）對輸入源的選擇（在主窗口下部分有沖突） |
透明度 | 范圍0~14 |
置頂 | “0”、“1” |
步長 | 調整值2、4、8、16、32、64 |
水平寬度 | 畫面顯示最小值為128，最大值為“當前輸出分辨率的寬度”（如1024×768 60Hz當中的1024） |
垂直高度 | 畫面顯示最小值為64，最大值為“當前輸出分辨率的寬度”（如1024×768 60Hz當中的768） |
水平位置 | 最小值為0，最大可設置為“當前輸出分辨率的寬度”與“水平寬度”的差值 |
垂直位置 | 最小值為0，最大可設置為“當前輸出分辨率的寬度”與“水平寬度”的差值 |
測試圖卡子菜單
測試圖卡 | 分為“黑”、“原始”、“紅”、“綠”、“藍”、“青”六個選項 |
分辨率設置菜單
分辨率設置 | 1024*768 60HZ、1280*768 60HZ、1280*1024 60HZ、1366*768 60HZ、1920*1080 60HZ、1920*1200 60HZ、2048*1152 60HZ、2560*900 60HZ、 選擇對應的輸入分辨率按“OK”鍵，5s后機器重新開關電源 |
菜單語言菜單
菜單語言 | 中文、English兩種選擇對應的語言按“OK”鍵確認 |

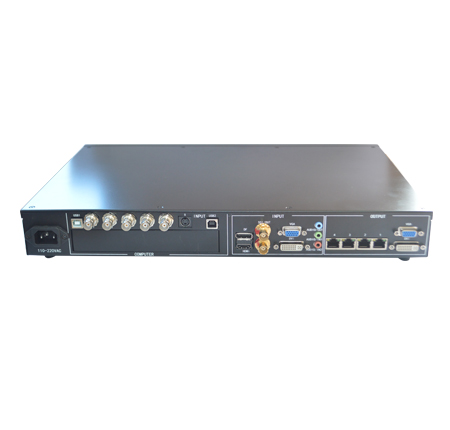

1.4 13V版視頻處理器后面板硬件認識和功能特征

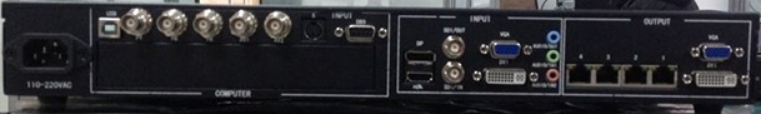

1.4.1 端口說明
視頻輸入端口 | |
DVI | DVI輸入端口 |
HDMI | HDMI輸入端口 |
DP | DP輸入端口 |
VGA | VGA輸入端口 |
SDI/IN | SDI輸入端口 （需定制開通） |
AV1 | 復合視頻輸入端口1 |
AV2 | 復合視頻輸入端口2 |
YP | 分量視頻輸入端口 |
S | 亮色分離端口 |
視頻輸出端口 | |
DVI | DVI輸出端口 |
VGA | VGA輸出端口 |
SDI/OUT | SDI輸出端口（需定制開通） |
網口1、2、3、4 | 獨立4個網口控制屏體接收卡 |
音頻輸入輸出端口 | |
AUDIO/IN1 | S、AV1、AV2、VGA音頻輸入端口 |
AUDIO/IN2 | YP音頻輸入端口 |
AUDIO/OUT | 音頻輸出端口 |
控制接口 | |
USB | 內置主控板通訊接口 |
DB9 | 內置視頻板通訊接口 |
