產品名稱： 視頻處理器DBS-HVT13VPM
產品編號： D002
上架時間： 2017-02-18
瀏覽次數： 1130
產品簡介

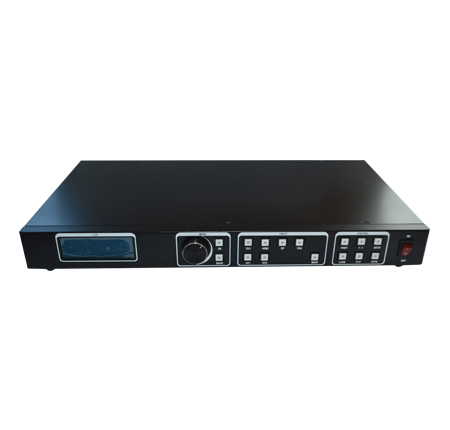

1.1 產品實物圖
1.2 整機規范
輸入電源 | 110～220VAC，50/60Hz |
整機功耗 | 15W |
工作溫度 | 0~45℃ |
外形尺寸 | 430mm*240mm*44.5mm(不含墊腳) |
重量 | 2.8kg |

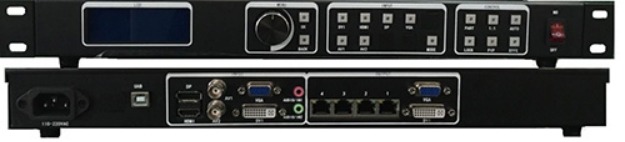

1.3 HVT-13VP版視頻處理器前面板硬件認識和功能特征
HVT-13VP版視頻處理器前面板的按鍵，分為三個區，即：MENU;INPUT;CONTROL。配合采用216*64分辨率藍色液晶顯示屏來顯示整個菜單系統。用戶在初次開機情況下，液晶屏幕上將顯示默認狀態。通過使用旋鈕及按鍵來操作菜單系統，用戶可以方便直觀的查看或者設置本機的功能及狀態。
以下將結合按鍵功能以及液晶屏幕的顯示，詳細為您介紹13VPM版視頻處理器的菜單系統
1.3.1 按鍵說明
區域說明 | 對應按鍵 | 功能說明 |
MENU區 | 輕觸旋鈕 | 確認鍵 同：OK鍵 |
OK | 確認鍵 同：輕觸旋鈕 ，進入菜單，確認等。 | |
BACK | 返回鍵，返回上一級菜單, | |
逆時針旋轉旋鈕 | 用于選擇菜單項,調節參數 | |
順時針旋轉旋鈕 | 用于選擇菜單項,調節參數 | |
INPUT區 | DVI | DVI輸入端口選擇鍵 |
HDMI | HDMI輸入端口選擇鍵 | |
DP | DP輸入端口選擇鍵 | |
VGA | VGA輸入端口選擇鍵 | |
AV1 | 復合視頻輸入端口1選擇鍵 | |
AV2 | 復合視頻輸入端口2選擇鍵 | |
MODE | 輸入源通道切換鍵，只在PIP模式下有效 A模式：DVI,HDMI,DP,VGA,…指定為主窗口源 B模式： DVI,HDMI,DP,VGA,…指定為副窗口源 | |
CONTROL區 | PART | 窗口或全屏顯示狀態切換快捷鍵 |
1:1 | 點對點（1：1），充滿，切換鍵 | |
AUTO | 自動調整相位；只對模擬信號有效 VGA,AV1等 | |
LOCK | 鎖定屏幕，解鎖屏幕，切換鍵 | |
PIP | 畫中畫功能開關快捷鍵 | |
EFFECT | 單畫面： 出場特技切換 PIP狀態下：切換A通道與B通道上下位置。 |
1.3.2 液晶說明

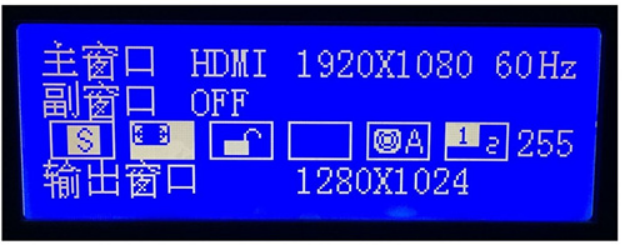

打開HVT-13VPM版視頻處理器電源后，系統啟動過程中，前面板左側的液晶屏幕上會(huì )顯示默認開機界面，啟動完成后如下圖所示：
窗口信息 | 顯示說明 |
第一行 | 主窗口畫面（默認畫面）輸入端口名稱及當前輸入信號分辨率規格 |
第二行 | 副窗口畫面輸入端口名稱及當前輸入信號分辨率規格圖示副窗口關閉狀態, |
第三行 | 單窗口顯示狀態， 對應按鍵“PIP”， 可以切換到：雙窗口顯示，PIP模式開。 |
輸入窗口填充到輸出窗口，對應按鍵“1：1”，切換到：從輸入源截取1:1對應的數值，顯示在輸出窗口，輸出窗口不變形，不壓縮。 | |
畫面未鎖定，對應按鍵“LOCK”,切換到：畫面鎖定 | |
輸出全屏顯示（顯示尺寸為設置的分辨率值），對應按“PART”,切換到 輸出窗口顯示（顯示尺寸為輸出設置的值 ） | |
源切換為主窗口值，對應按鍵“MODE”切換到 源切換為副窗口值；MODE切換 只在 PIP 雙畫面模式下有效 | |
圖標 單窗口顯示狀態， 對應按鍵“PIP”， 可以切換到 ：雙窗口顯示，PIP模式開。 | |
顯示數值 255：當前畫面亮度值，進入接收卡設置的亮度菜單，旋轉旋鈕可以調 亮度大小。 | |
第四行 | 輸出窗口值，按“PART”可以在全屏顯示，窗口顯示間切換 |
全屏顯示窗口大小為：當前分辨率值(菜單->分辨率設置 設置分辨率大小)
窗口顯示窗口大小為：輸出設定的值(菜單->輸出設置， 設定輸出值)
1.3.3 菜單說明
客戶可以使用旋鈕;確認鍵(OK)以及一個返回鍵(BACK)對主菜單中的各項進行選擇和調整。輕觸“旋鈕”其功能與確認鍵狀態相同，當按下返回鍵，菜單系統會(huì )依次返回上一級菜單，直至返回到默認狀態。
在默認狀態下，按下“旋鈕”或者“OK”鍵，菜單系統將進入主菜單狀態，液晶屏幕上顯示如下圖所示：
畫質調整 | ? |
輸出設置 | ? |
雙畫面 | ? |
接收卡設置 | ? |
輸入分辨率 | ? |
測試圖卡 | ? |
菜單語言 | ? |
主菜單共分七個子菜單項目。旋轉“旋鈕”選擇上述所列的七個子菜單標題，選定后，按“旋鈕”或者“OK”鍵進入所選項目，按下“BACK”鍵返回。
主菜單各項所包含的功能大體如下表所示：
畫質調整 | 圖像模式、對比度、色彩、色溫、銳對 |
輸出設置 | 分辨率設置、水平寬度、垂直高度、水平位置、垂直位置 |
雙畫面 | 雙畫面、輸入源、透明度、置頂、水平寬度、垂直高度、水平位置、垂直位置 |
接收卡設置 | 亮度、電流增益、發送屏體參數 |
輸入分辨率 | 水平分辨率、垂直分辨率、保存設置 |
測試圖卡 | 測試圖卡 |
菜單語言 | 中文、English |
畫質調整子菜單
圖像模式 | 分為“普通”、“明亮”、“電影”、“游戲”、“運動”五個選項 |
對比度 | 范圍0~100，默認值50 |
色彩 | 范圍0~100，默認值50 |
色溫 | 范圍0~100，默認值50 |
銳對 | 范圍0~24，默認值12 |
輸出設置子菜單
分辨率設置 | 自定義、1024*768 60HZ、1280*768 60HZ、1280*1024 60HZ、1366*768 60HZ、1920*1080 60HZ、1920*1200 60HZ、2048*1152 60HZ、2560*900 60HZ、2304*1024 60HZ 選擇對應的輸入分辨率按“OK”鍵，5s后重新開關機器電源 |
水平寬度 | 輸出有效圖像寬度，最小值為128 （一般情況設為 LED屏水平像素點值） |
垂直高度 | 輸出有效圖像高度， 最小值為64 （一般情況設為 LED屏垂直像素點值） |
水平位置 | 輸出有效圖像相對原點的水平位置最小值為0（一般情況設為L(cháng)ED屏水平位置像素值） |
垂直位置 | 輸出有效圖像相對原點的垂直位置最小值為0（一般情況設為LED屏垂直位置像素值） |
如：當前分辨率為1920X1080(分辨率可更改)，分辨寬度值=1920，分辨高度值=1080
約束：水平寬度+水平位置<=分辨寬度值;
垂直高度+垂直位置<=分辨高度值;
雙畫面子菜單
雙畫面 | 雙畫面功能“開”、“關”默認是關閉 |
輸入源 | 選定副窗口輸入源（注意沖突，此處優先副窗口） |
透明度 | 范圍0~14，，默認值0 |
置頂 | “0”主窗口在副窗口上面、“1” 副窗口在主窗口上面 |
水平寬度 | 輸出副窗口有效圖像寬度，最小值為128 |
垂直高度 | 輸出副窗口有效圖像高度， 最小值為64 |
水平位置 | 輸出副窗口有效圖像相對原點的水平位置最小值為0 |
垂直位置 | 輸出副窗口有效圖像相對原點的垂直位置最小值為0 |
約束同輸出設置;
接收卡設置子菜單
亮度 | 范圍1~255，默認值255 |
電流增益 | 范圍1~255，默認值127 |
發送屏體參數 | “OK” 發送, “BACK”退出 |
輸入分辨率子菜單
水平分辨率 | 旋轉旋鈕可以調 分辨率大小 |
垂直分辨率 | 旋轉旋鈕可以調 分辨率大小 |
保存設置 | “OK” 發送, “BACK”退出 |
測試圖卡子菜單
測試圖卡 | 分為“黑”、“原始”、“紅”、“綠”、“藍”、“青”六個選項 |
菜單語言菜單
菜單語言 | 中文、English兩種；選擇對應的語言按“OK”鍵確認 |

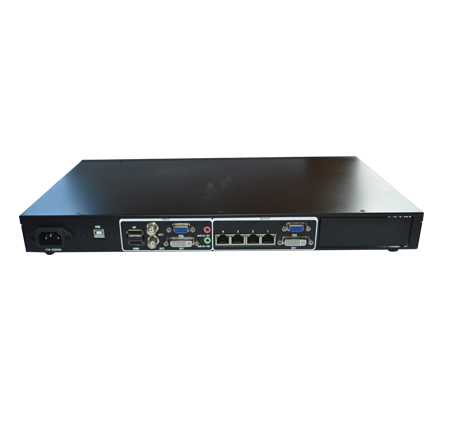

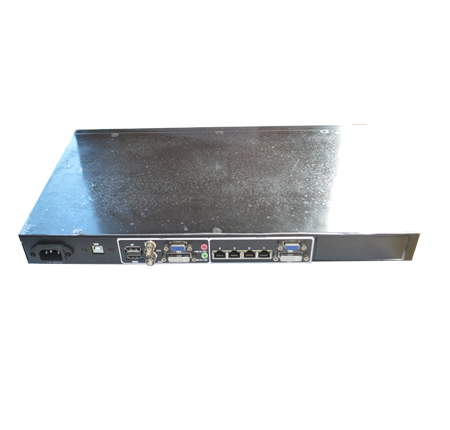

1.4 HVT-13VPM版視頻處理器后面板硬件認識和功能特征

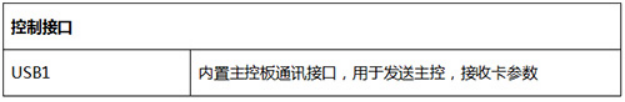

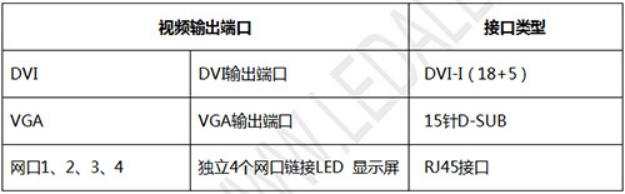

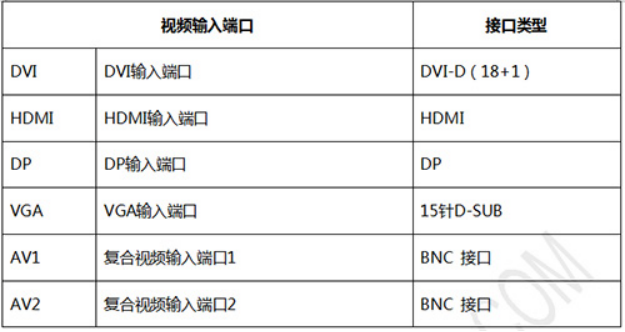

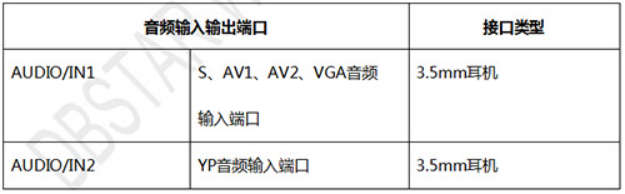

1.4.1 端口說明
