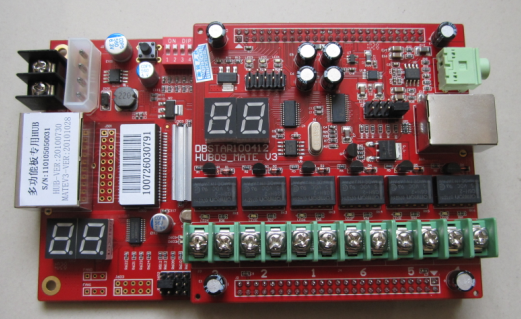

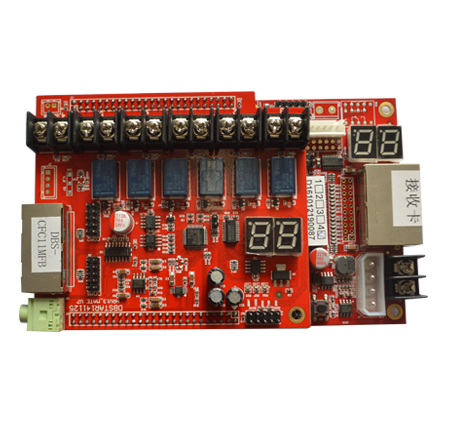

新功能板介紹：

※ 電源自動控制

一、 電源自動控制。

A、 硬件部分。

1、 電源控制板有6位單獨的控制小功率接觸器開關，每路連接到電源大功率接觸器。(電源開成自動)

2、 控制板的電源是5V供電.

3、數碼管顯示為：本卡溫度顯示，采集溫度顯示。

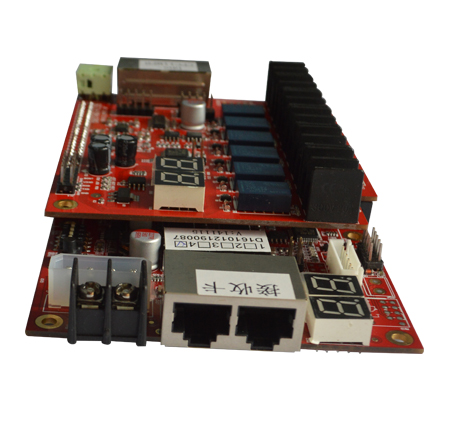

4、 連接方法：RJ45一輸入一輸出，接連在第一塊位置。

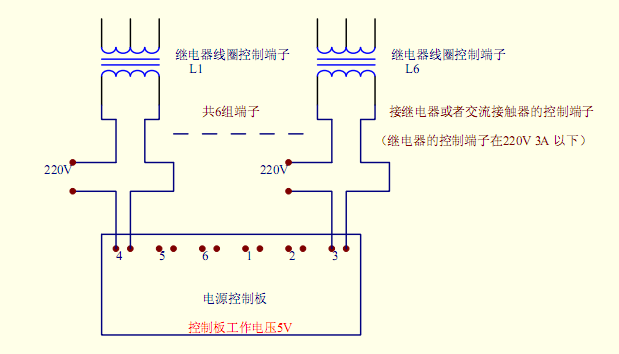

5、 硬件連接圖示如下圖:

注：220V是交流接觸器的線圈電壓(交流接觸器有說明)

B軟件部分

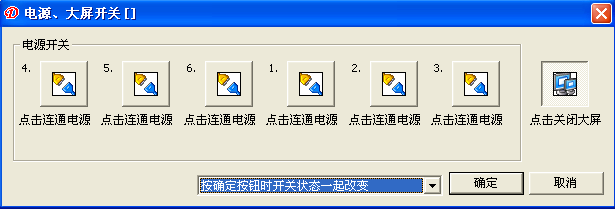

1、本控制器有6組開關可以使用，點擊開關圖標便可開關(確定)，點一下合上開關屏將打開再點一下開關斷開屏將斷電半閉。

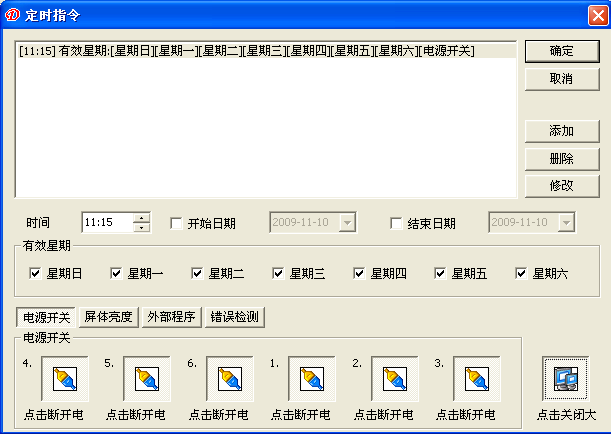

2、 可以建立時間表屏將自動照時間表自動開關。

聲音部分：

圖標

1、音箱接口插頭，是連接到功放機或是音箱。

亮度傳感部份：

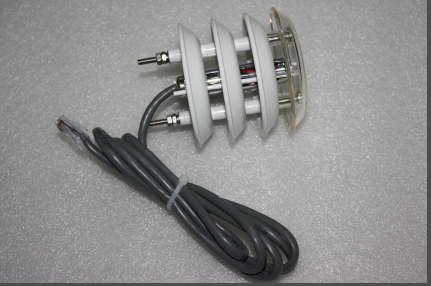

1、上圖功能卡接口，下圖是亮度，溫度傳感器。(接上傳感器后上電有效)

2、網線接線順序 (T568B-T568B)

MATE功能板端線序：

(1)橙白 (2)橙 (3)綠白 (4)藍 (5)藍白 (6)綠 (7)棕白 (8)棕

傳感器頭[SENSERout1.1] 端線序：

(1)橙白 (2)橙 (3)綠白 (4)藍 (5)藍白 (6)綠 (7)棕白 (8)棕

3、各種傳感器接口

光敏電阻+DS18B20

(1) 橙白 DS18B20

(2) 橙 GND

(3) 綠白 保留

(4) 藍 保留

(5) 藍白 光敏電阻

(6) 綠 保留

(7) 棕白 GND

(8) 棕 VCC

光敏電阻+溫濕度傳感器(SHT)

(1) 橙白 保留

(2) 橙 GND

(3) 綠白 SDA(溫濕度傳感器數據)

(4) 藍 保留

(5) 藍白 光敏電阻

(6) 綠 SCL(溫濕度傳感器時鐘)

(7) 棕白 GND

(8) 棕 VCC

說明：

1、V2版多功能板配的傳感器不能在此版本上使用。

2、V2版與V3版多功能板的FPGA和LPC938程序互不兼容。

3、多個傳感器同時接入或者中途更換傳感器頭，多功能板會(huì )自動檢測。如沒有接任何傳感器時，數碼管將將顯示多功能板上LM75A采集的溫度。

4、如需要回讀溫度、濕度、亮度、繼電器狀態等參數，需要等待多功能板上的LED3閃爍，完成數據回讀。
