注：

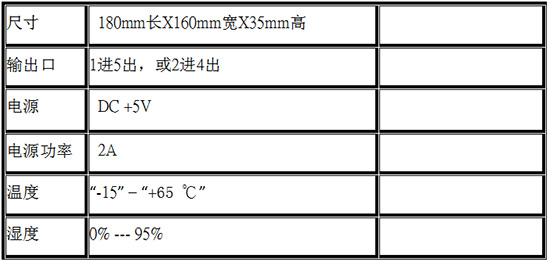

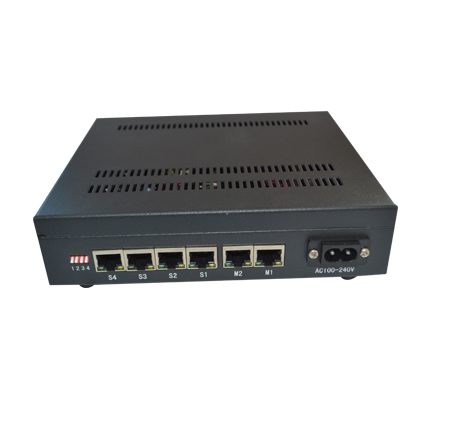

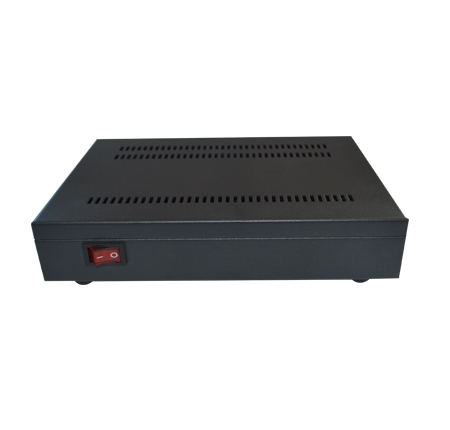

二進四出信號放大器有2種傳輸方式：

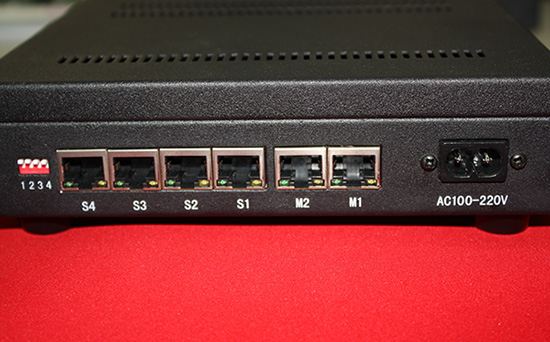

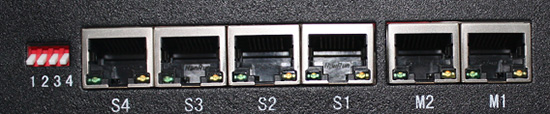

一、可作為M1或M2輸入，S1 S2 S3 S4 輸出。輸出口分別如下圖：

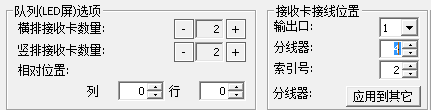

這樣的模式下,每個口子的地址號,M1=1 M2=2 S1=3 S2=4 S3=5 S4=6,選擇分線器號(地址號),一進五出模式

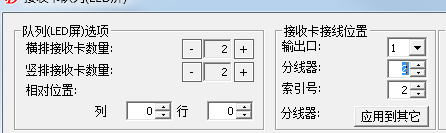

比如,M1輸入,那M2輸出的網線到屏體的分線器號就選2

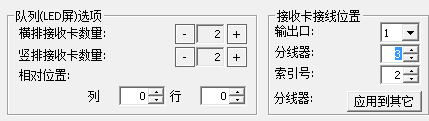

比如,M1輸入,那S1輸出的網線到屏體的分線器號就選3

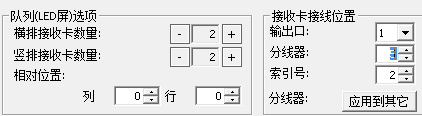

比如,M1輸入,那S2輸出的網線到屏體的分線器號就選4

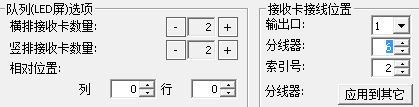

比如,M1輸入,那S3輸出的網線到屏體的分線器號就選5

比如,M1輸入,那S4輸出的網線到屏體的分線器號就選6

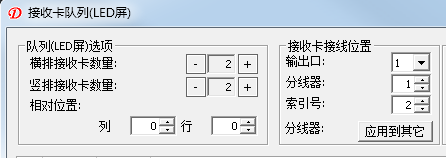

比如,M2輸入,那M1輸出的網線到屏體的分線器號就選1

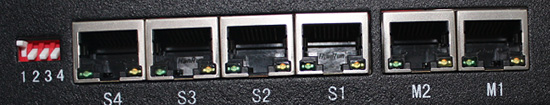

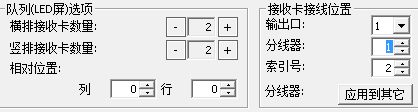

注意,前端有4位開關,默認開關狀態是在數字方向,每拔一位上去增加6位地址號,( 算法不是二進制) 比如

比如,M1輸入,那M2輸出的網線到屏體的分線器號就選8

比如,M1輸入,那S1輸出的網線到屏體的分線器號就選9

比如,M1輸入,那S2輸出的網線到屏體的分線器號就選10

比如,M1輸入,那S3輸出的網線到屏體的分線器號就選11

比如,M1輸入,那S4輸出的網線到屏體的分線器號就選12

以這樣的說法就可以有,可以串入6個2進4出板子,輸出25個地址號

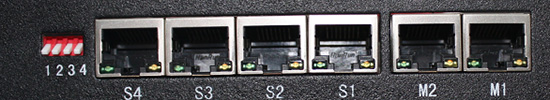

二、可作為2路輸入，每路輸出2路。輸出口分別是圖下：

比如,

M1輸入,S1 S2輸出的網線到屏體

M2輸入,S3, S4輸出的網線到屏體
