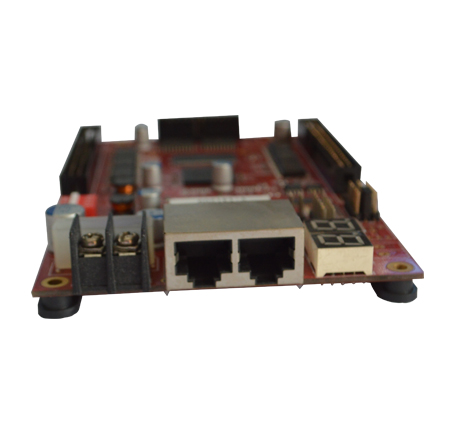

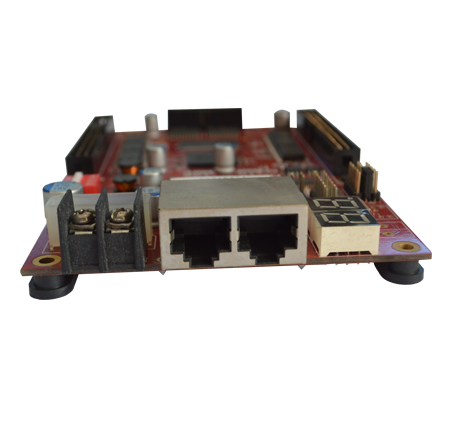

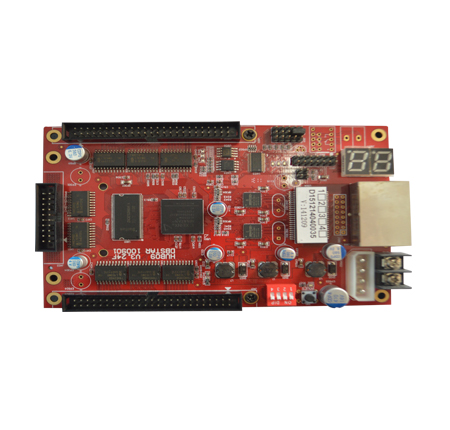

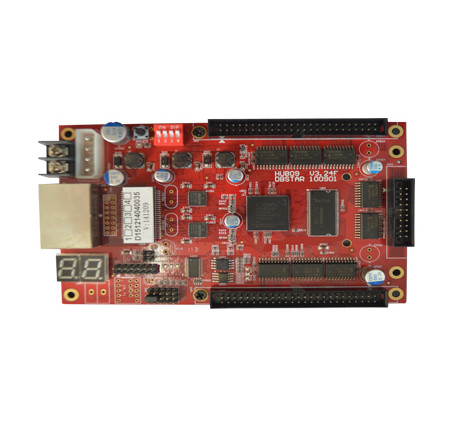

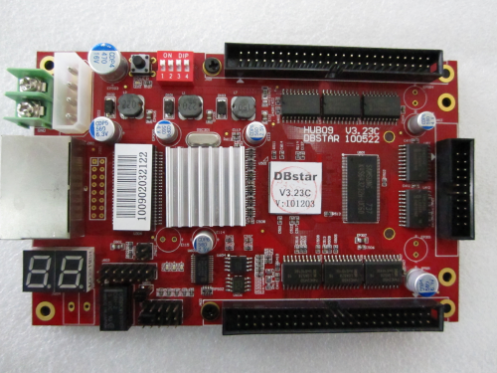

1、接收卡圖片：

2、自帶繼電器新增功能：

a) 定時開關繼電器功能

b) 超溫繼電器開啟功能并軟件有報警提示

c)定溫度使繼電器開或者關

3、相關功能的軟件設置

A、如何軟件設置來實現定時開關繼電器功能?

打開軟件xmplayer，進入參數設置，進入左下角定時指令，如下圖：

1、在定時指令里面選擇“開關屏”

2、在前打勾表示次設置只針對接收卡隊列里面的第一張接收卡有效。(發送卡和這張接收卡永遠不能斷電)

3、設置好開屏時間和關屏時間后確定，該設置就完成了。

B、如何軟件設置實現超溫繼電器開啟功能

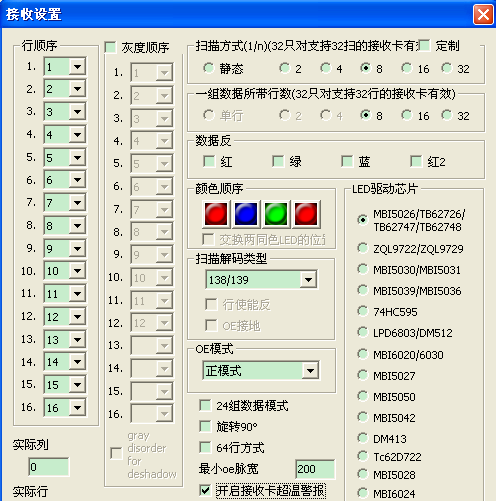

打開XMPLAYER，進入參數設置，在其他參數里打開接收設置，如下圖：

選中“開啟接收卡超溫警報”，點確定。

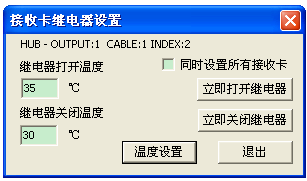

再在接收卡隊列里面選中需要實現該功能的隊列里的第二張接收卡，再打開下面的“繼電器”，如下圖：

設置好打開和關閉繼電器的溫度值，點溫度設置。此功能就設置成功了。

如需要軟件有超溫報警提示，則需要在XMPLAYER界面新建一個空白窗口，建好后點開始，到設定的溫度就能有報警提示了。

C、如何軟件設置實現定溫度使繼電器開或者關?

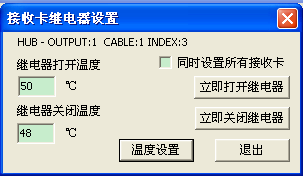

在XMPLAYER里面進入參數設置，在接收卡隊列里面選中需要實現該功能的接收卡(第一張、第二張接收卡繼電器功能已經被占用)，打開繼電器，如下圖：

設置好打開和關閉繼電器的溫度值，點溫度設置。此功能就設置成功了。
