2.1 安裝環境

· 主機：1個空PCI插槽

1個可用的USB接口

· 硬盤：安裝完操作系統后不少于10M的剩余空間

· 內存：不低于32M

· 軟件環境：MS-DOS 5.0以上版本，Windows3.1/95/98/NT/2000/XP。

2.2 硬件認識

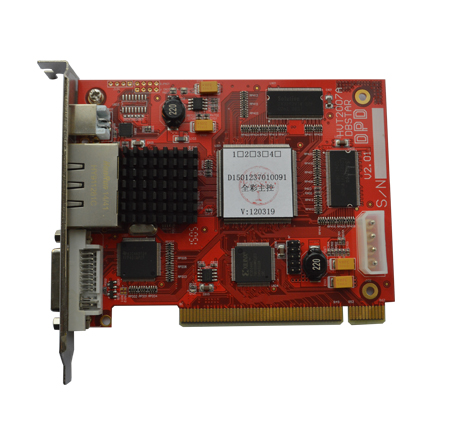

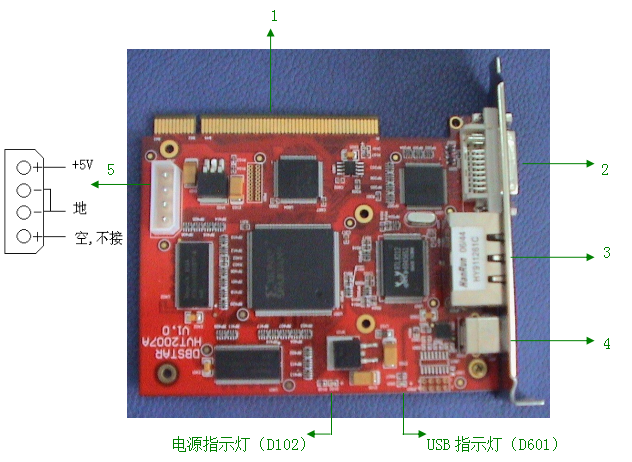

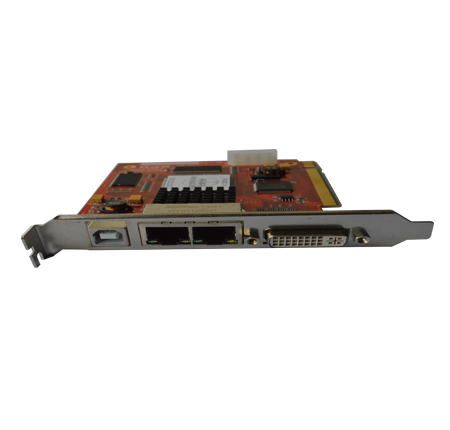

1. 07主控卡(發送卡)：

1口用于插入計算機的PCI插槽;

2是DVI接口，用配套的DVI線和計算機的DVI接口相連;

3是兩個RJ45數據傳輸口，靠近DVI接口的為第二輸出口，依次為第一輸出口。通過標準五類網線和HUB掃描板的輸入口相連。一個傳輸口最大可傳輸640行數據。(當有數據信號傳輸時嵌在輸出口兩端的指示燈會(huì )不停閃爍，綠燈閃爍說明FPGA正常工作，黃燈亮說明有DVI信號，綠燈閃爍黃燈亮說明主控工作正常);

4是標準的USB接口，通過配套的USB線和計算機的USB接口相連，連接后D601綠色指示燈亮，則表示USB口正常;

5是+5V的電源插口，主控卡外置時使用。

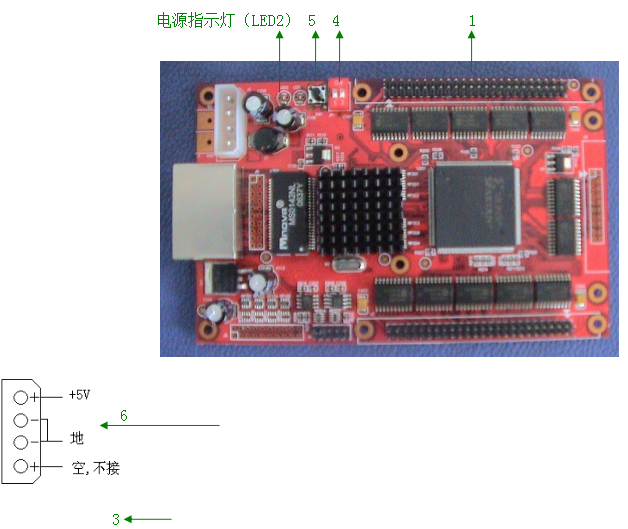

2. 07 HUB掃描板(接收卡)：

1是50芯插針(J8)，為掃描第一輸出口，通過扁平線和轉接板的50芯插針相連，連接時注意地與地對應，有雙箭頭標志的一端為第一針腳;

2和1一樣。

3是兩個RJ45(兩個RJ45自定義輸入輸出)，通過標準五類網線和主控卡的輸出口相連;

4是使能(OE)極性開關;

5是屏幕測試開關(預留建設中);

6是+5V的電源插口。

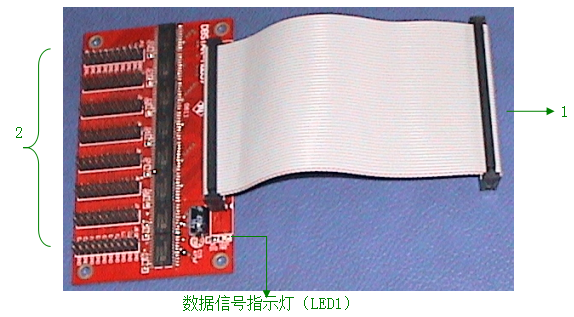

3. 07轉接板：

1是50芯扁平線，用于連接轉接板和HUB板的50芯插針端口。注意，板上有小三角形標志的一端為第一針腳;

2是8個20芯插針端口，通過扁平線和LED顯示屏的數據輸入口相連，連接時注意地與地對應。(可訂制特殊的接口定義的轉接板)

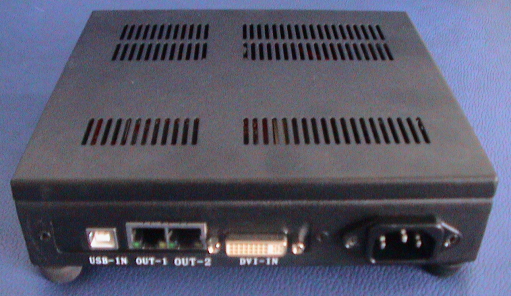

4. 07外置式主控：

1是標準的USB接口，通過配套的USB線和計算機的USB接口相連;

2是兩個輸出口，通過標準五類網線和HUB掃描板的RJ45相連。當有數據信號傳輸時嵌在輸出口兩端的指示燈會(huì )不停閃爍，綠燈閃爍說明FPGA正常工作，黃燈亮說明有DVI信號，綠燈閃爍黃燈亮說明主控工作正常;

3是DVI接口，用配套的DVI線和計算機的DVI接口相連;

4是110V-240V的電源插口;

5是+5V電源按鈕開關。

2.3 硬件安裝步驟：

1、 關閉電源，拔掉計算機電源插頭并打開機箱;

2、 安裝好DVI接口顯示卡(插入PCI插槽)或多媒體視頻卡，并用螺絲固定好;

3、 選擇一個空PCI槽，松開螺絲并將擋板卸下，將DB2007全彩主控卡插到PCI槽中，并用螺絲固定好。主控卡插入計算機時，卡上的5V電源插座(J102)不需要接電源;

4、 用DVI傳輸線連接DVI接口顯示卡的DVI接口和全彩主控卡的DVI接口;

5、 用標準的五類網線連接全彩主控卡的任一數據傳輸口RJ45和HUB掃描板的任一RJ45，從主控到HUB的網線長度最長為170米。同時每塊HUB板級連的最長距離也為170米;

6、 用配套的USB線連接主控卡的USB接口和計算機的USB接口;

7、 用50芯扁平線連接 HUB掃描板的數據輸出口(J8口為第一輸出口)和轉接板的數據輸入口，連接時注意端口定義的對應關系;

8、 用對應芯數的扁平線連接轉接板的數據輸出口和LED顯示屏數據輸入口，并注意根據顯示屏數據輸入口的接口定義選擇相應的轉接板(可向我們定制不同的接口定義的轉接板);

9、 拔掉網線，給屏體上電，觀察LED屏幕，若是有亮點或者亮行，則表示系統連接不正常;若是黑屏則表示連接正常;

10、確定以上連接正確無誤后，就可以接通電源，并按照第3章顯卡設置(使用DVI接口顯示卡時)進行設置后即可運行LED調整工具進行參數調整或LED演播軟件進行內容演播。

2.4 硬件驅動安裝：

新的07版主控系統包含兩種驅動程序，分別是USB驅動程序和PCI驅動程序。安裝使用主控卡時，當選擇主控卡內置于計算機機箱里時，則需要安裝USB驅動程序和PCI驅動程序;當選擇主控卡外置時則只需要安裝USB驅動程序。下面我們將對這兩種驅動程序的安裝方法作詳細的介紹。

〈1〉USB驅動

1.連好系統，USB線插入計算機的USB口。在未安裝USB程序之前D601指示燈不亮。將USB驅動程序(針對2000系統)或者(針對98系統)拷貝到計算機C盤的一個新建目錄下，雙擊它，按照屏幕提示進行安裝。

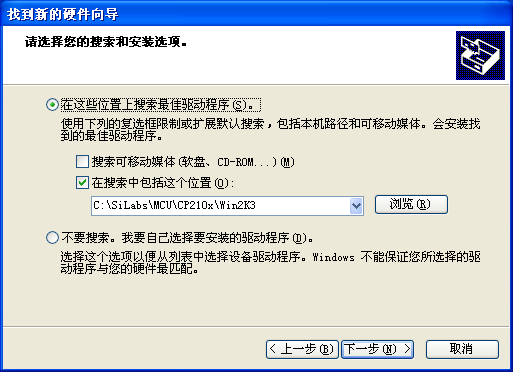

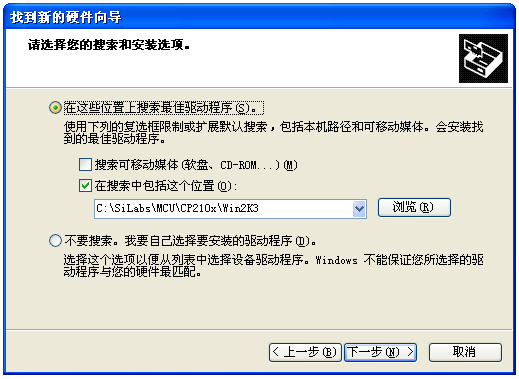

2.安裝結束后，請右擊桌面上我的電腦圖標，進入屬性菜單，選擇硬件，點擊“設備管理器”，右擊“端口”，選擇“掃描檢測硬件改動” ，此時桌面將會(huì )跳出“找到新的硬件向導”對話框，點擊下一步，將瀏覽路徑指向C：\SiLabs\MCU\CP210X\Win2K3：

完成找到新硬件向導以后，桌面又將自動跳出“找到新的硬件向導”對話框，選擇“從列表或指定位置安裝”，將瀏覽路徑指向C：\SiLabs\MCU\CP210X\Win2K3，點擊下一步自動完成找到新硬件向導。至此，USB驅動安裝大功告成!

〈2〉PCI驅動

1. 先將計算機關機斷電。再將主控卡插入計算機的PCI插槽，連接好DVI線纜和USB線纜。

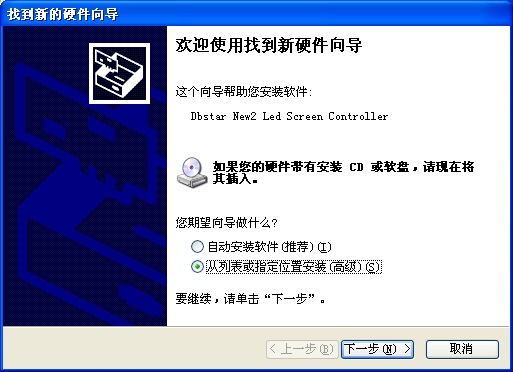

2. 開機。計算機將發現“DBSTAR　 NEW2　 CENTER”的新硬件，選擇“從列表或指定位置安裝”，將目標文件指向主控驅動程序所在的目錄，按“下一步”即可。

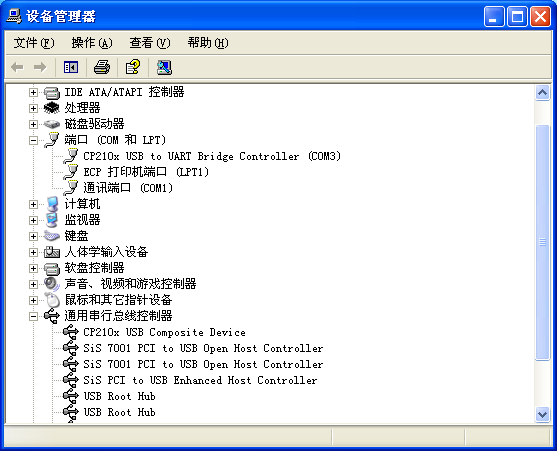

此時回到“設備管理器”窗口，我們看到安裝好程序之后的界面如下：

安裝完成后不需要重新啟動計算機。
